Так как модуль является расширением для предоставления дополнительной информации по серверам доступа (комутаторам), то сначала нужно завести сервер доступа / Настройка / Сервер доступа .
- Для каждого нового устройства нужно заводить сервер доступа
- Тип сервера должен быть other
- Пароли для snmp, ssh, telnet должны быть одинаковыми и заводиться в поле управление - пароль
- Имя SNMP community тоже записано в поле пароль
- Если не указываете порты, система использует порты по умолчанию
После заведения в подменю «другое» перейти по ссылке «дополнительно». Перейдя по ссылке добавить привязку оборудования.

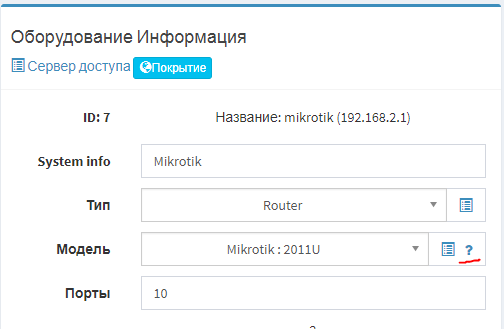

По кнопке ? можно перейти на страницу в вики для помощи в настройке (некоторых страниц в вики всё еще нет)

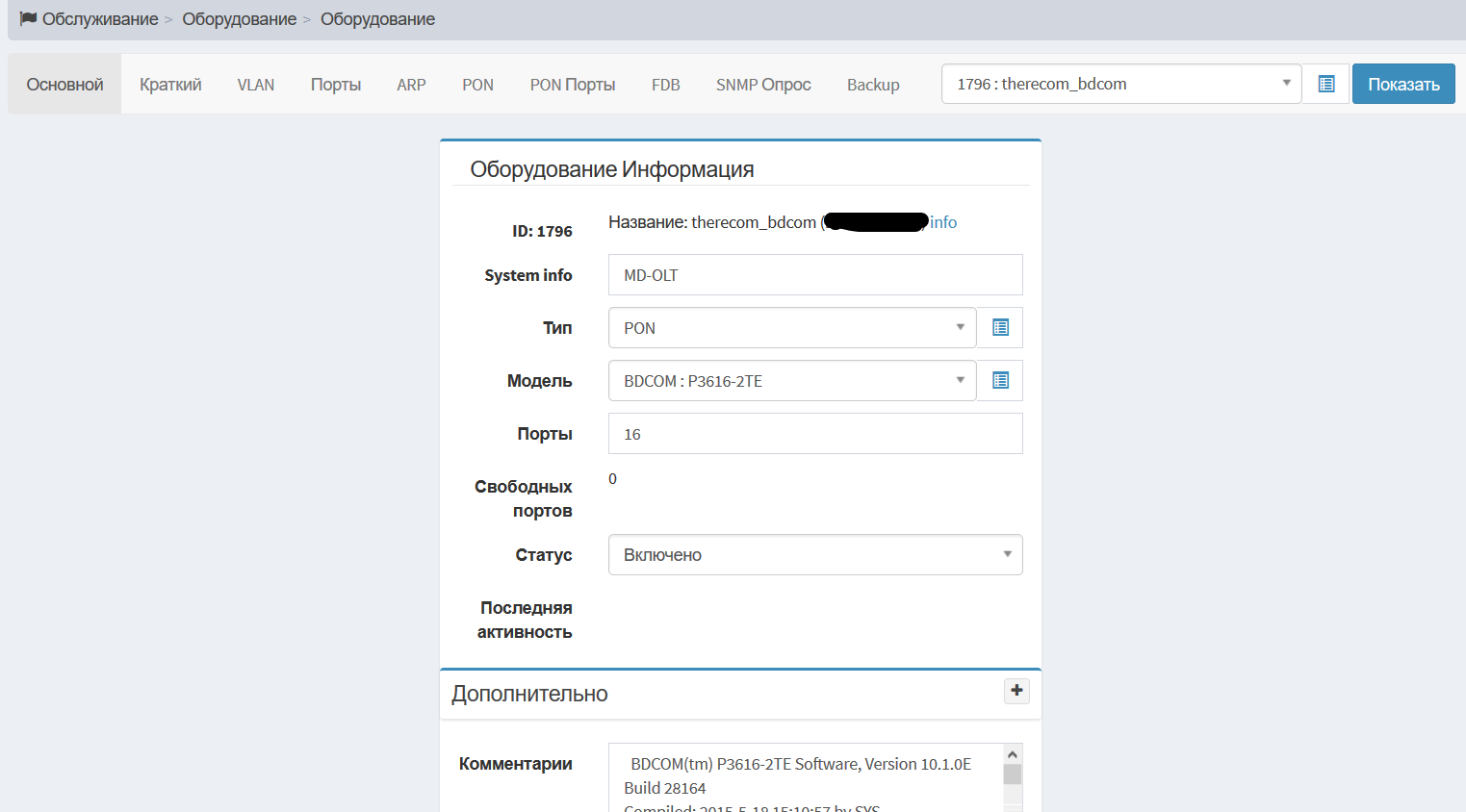

| ID: 40 | ID Устройства |
| Название: D-link test (XX.xx.xx.xx) info | Название и IP. Берётся с журнала адресов |
| System info | Информация об оборудовании. (через SNMP) |
| Модель | Модель |
| Firmware | Версия прошивки (через SNMP) |
| Порты | количество портов |
| Свободных портов | количество свободных портов |
| Серия: | Серийный номер устройства |
| SNMP: | Версия SNMP используемая для опроса. Протокола 1 или v2c |
| Дата ввода в експлуатацию | Дата ввода в эксплуатацию |
| Статус | Статус устройства |
| Последняя активность | Последняя активность. Дата и времени отклика при включённой программе мониторинга активности коммутаторов |
| Sever VLAN | Серверный влан. Вланы на портах указываются во вкладке VLAN |
| Комментарии | Комментарий |
Кнопка SNMP получить информацию разрешает по SNMP запросить данные о коммутаторе и заполнить их автоматически. Также программа может попробовать определить модель коммутатора.
Настройка оборудования
Информационная панель
Основной
Основной раздел информации об устройстве. возможность опроса устройства по SNMP и типизация устройства
Краткий
Краткая информация о свободных занятых портах устройства. Данное окно используется при добавлении портов через услугу IP/DHCP
Vlan

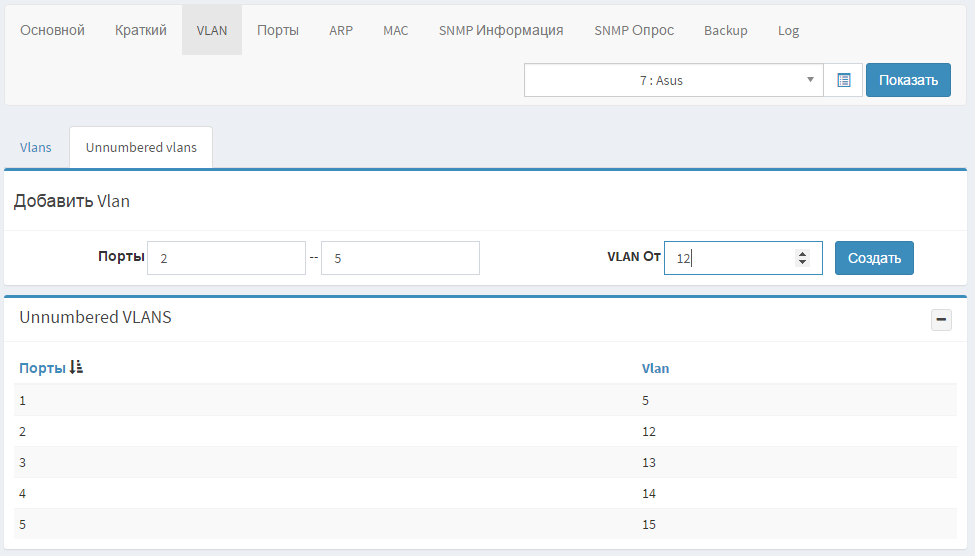

Закладка Vlan отображает информацию полученную от устройства. Unnumbered vlans позволяет присвоить vlan'ы портам устройства вручную.
Порты
Информация о портах
- Название портов
- Физический статус порта на коммутаторе
- административный статус порта (Включён, выключен)
- Подключение к аплинку
- Информация о подключенном к порту абоненту (логин, депозит, кредит, адрес, тарифный план и другое)
- Трафик на портах
- Другая информация по портам указанная в SNMP шаблона (длина кабеля к абоненту, ошибки на портах, MULTICAST трафик и другое)
- Информация по пон портам с отображением количества ону подключенным к ним
PON

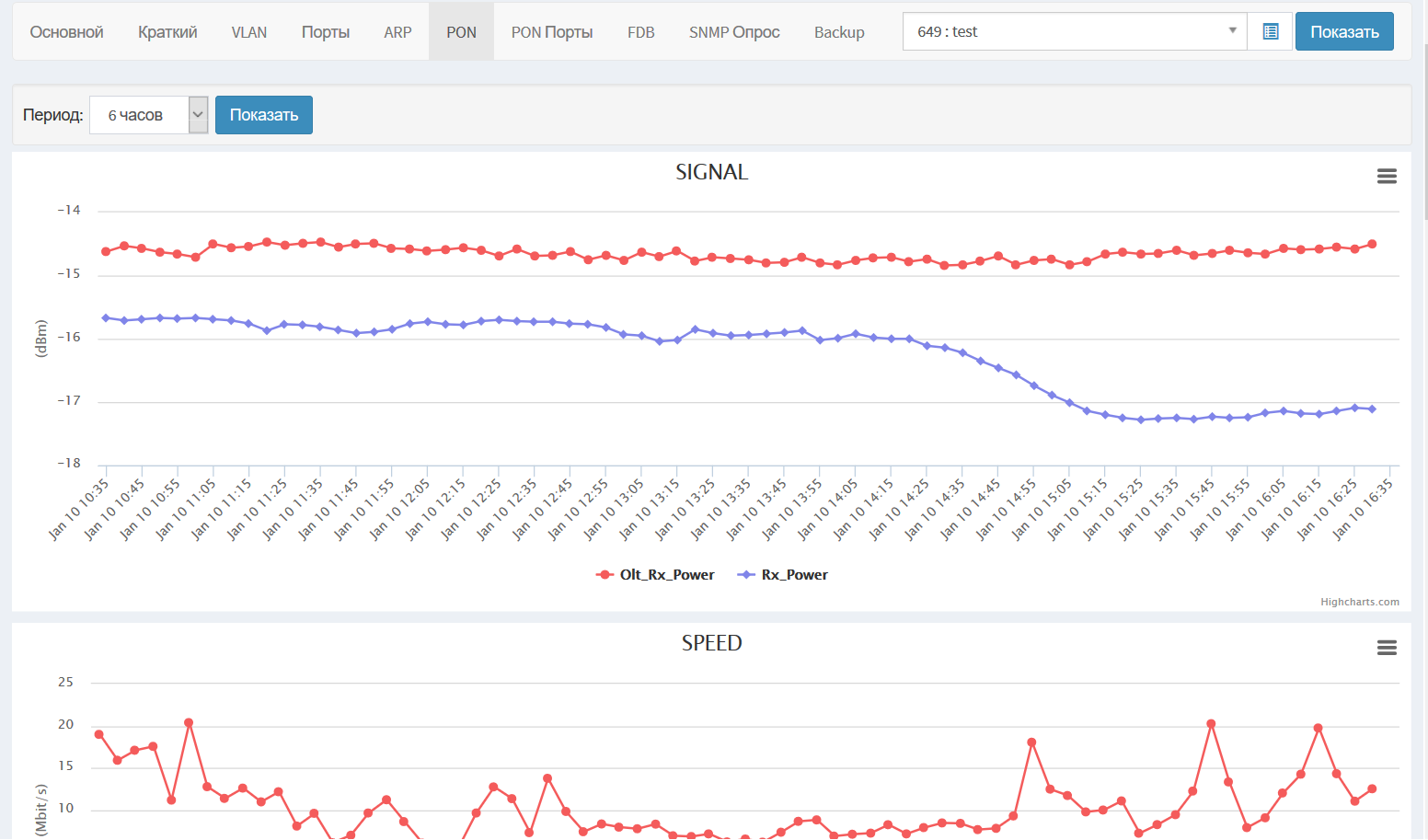

Информация о пон устройстве появляется если оборудование поддерживает PON. Предоставляется информация о подключенных ONU устройствах уровнях сигнала и другая информация предоставляемая оборудованием считыванием информации с OLT занимается программа Pon GRabber Уровни сигнала и другая информация

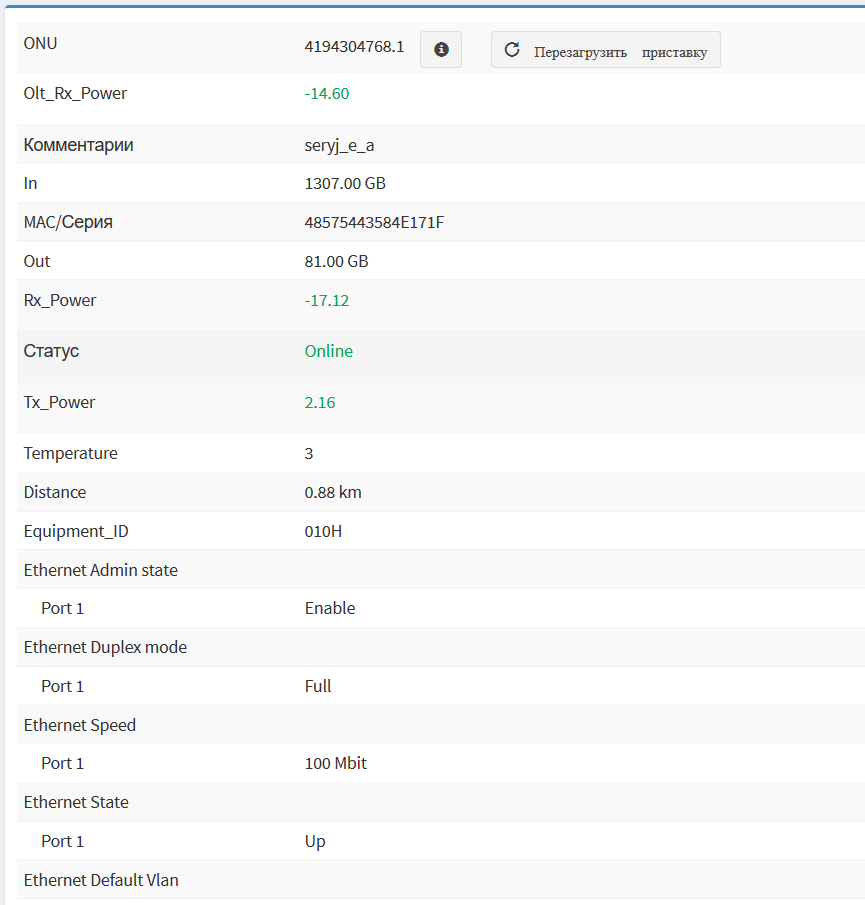

Детализация ONU
MAC
Лог MAC адресов.
| MAC | |
|---|---|
| IP | |
| PORT | |
| VLAN | |
| NAS |
Снимается с оборудования при помощи MAC Grabber (/usr/abills/libexec/billd equipment_mac)
FDB таблица c устройства
Лог MAC адресов.
Собирается snmp полером или snmp trap демоном в зависимости от настроек системы.
| MAC | |
|---|---|
| IP | |
| Vlan | |
| Порт | |
| Дата | |
| Сервер доступу |
Параметр DEL_MAC
| DEL_MAC | Удаляет старые адреса у которых вышло время сохранения | |
Время сохранения указываеться в файле config.pl
| $conf{EQUIPMENT_MAC_EXPIRE} = «Количество дней» | Параметр удаления MAC-адресов через заданное количество дней |
Пример:
# /usr/abills/libexec/billd equipment_mac DEL_MAC=1
SNMP Информация
Получить SNMP информацию предоставляемую модулем Snmputils
SNMP опрос
Опроc устройство согласно SNMP шаблона (Uptime, память, процессор, температура и другие параметры указанные в в шаблоне)
Backup
Работа с Syslog

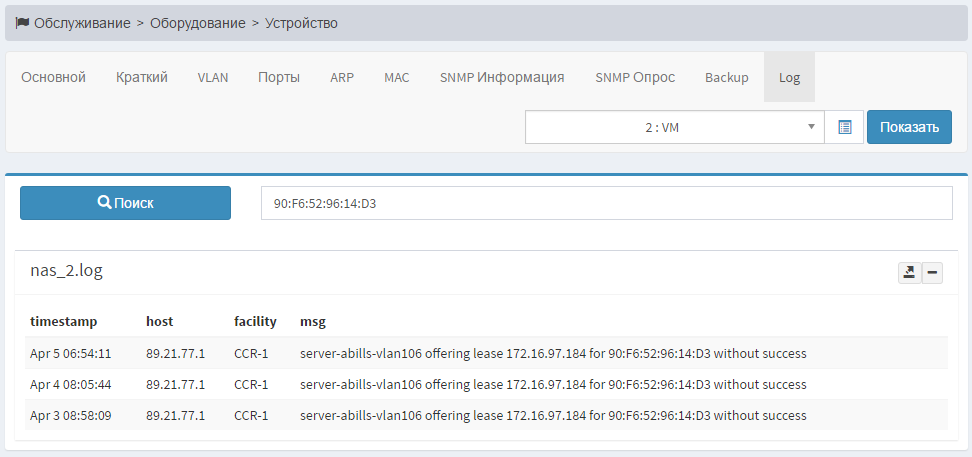

Программа работает логом /usr/abills/var/log/nas_logs/nas.log
По умолчанию отображаются записи соответствующие выбранному оборудованию. Есть возможность поиска в логе этого оборудования. Также искать по всем логам (например по МАС-адресу).
Переход с PPPoE на IPoE
для работы этой схемы нужно также чтоыб был запущен сборщик маков MAC_GRABBER. В противном случае поле «MAC пользователя» не будет заполнено.

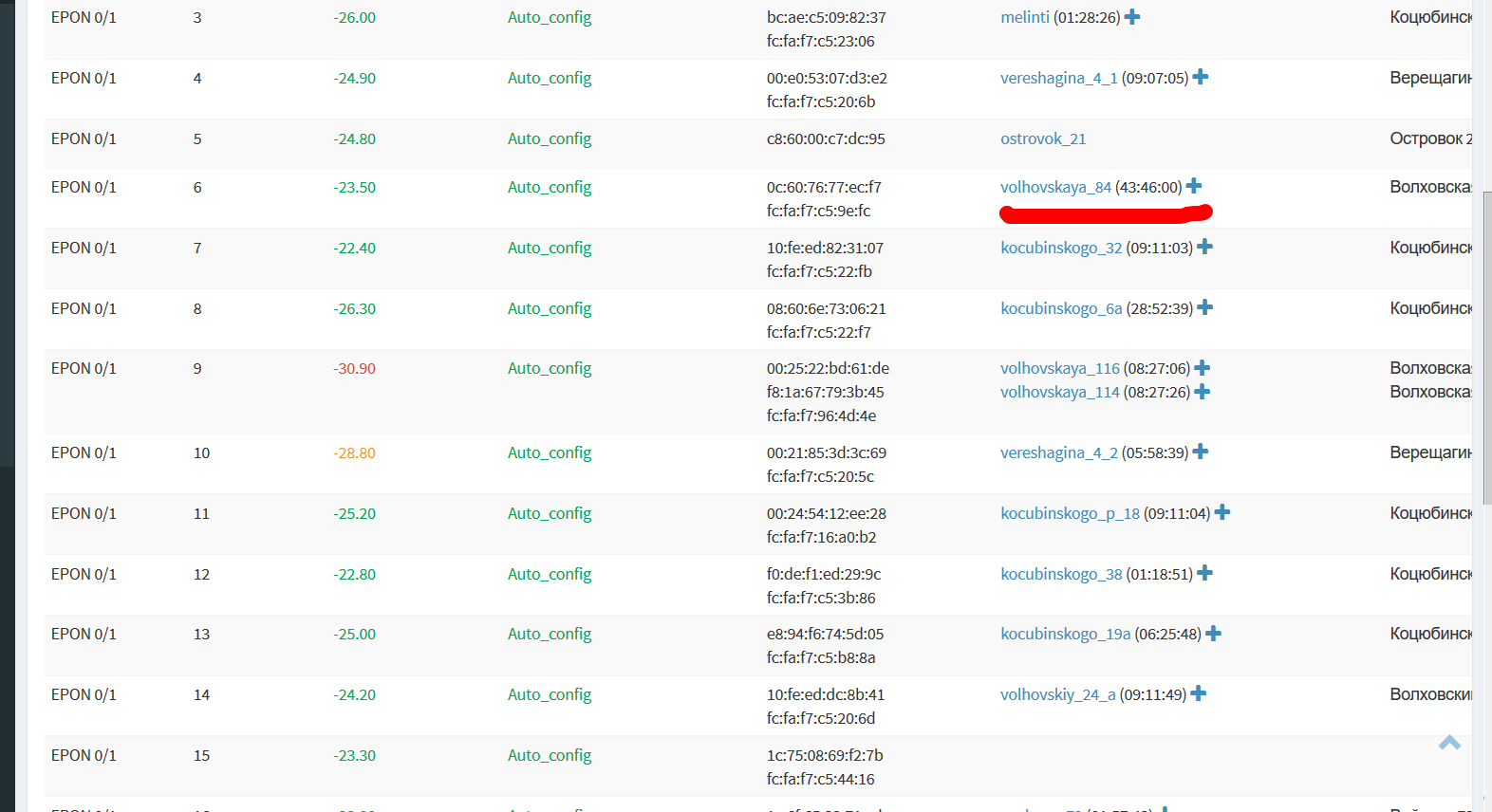

Также упрощён процес перехода на IPoE с PPPoE. Сессии PPPoE сесситема подвязывает к PON мониторингу и перевод клиента на IPoE занимает один клик.
Выбираем раздел PON

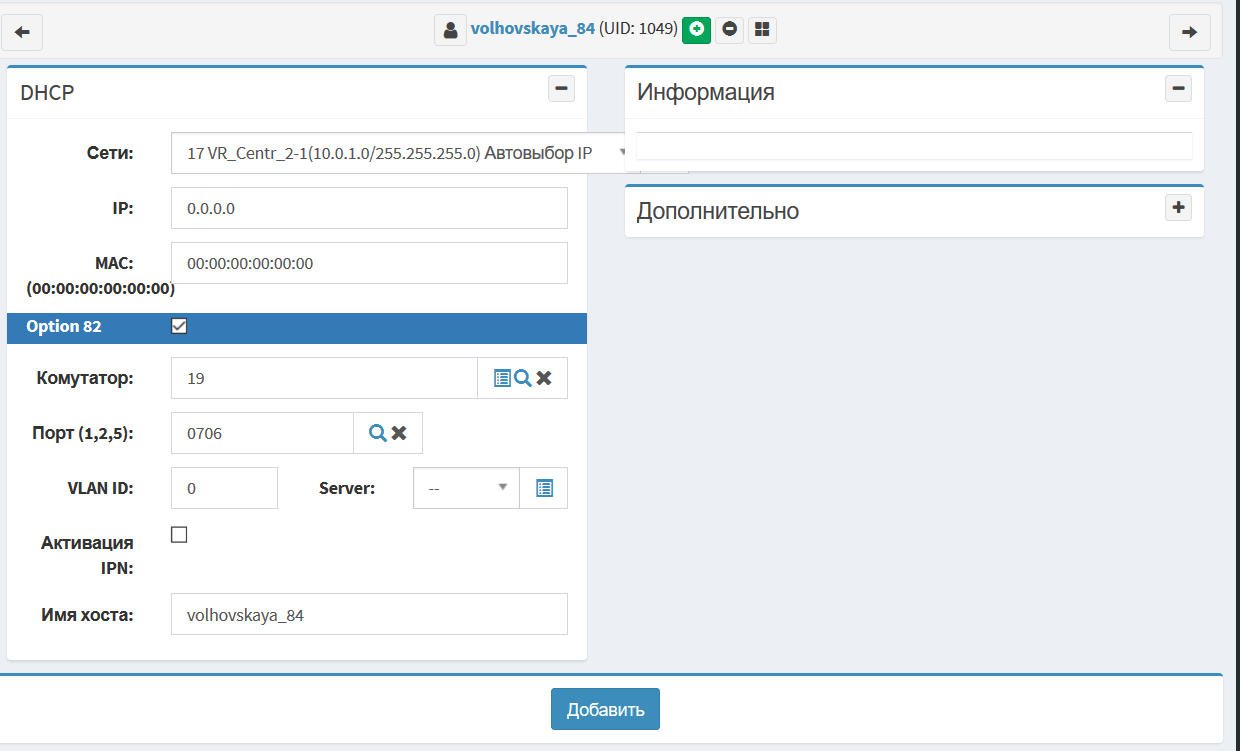

после нажатия на плюс переходим на форму регистрации IPoE
Дополнительные параметры
| $conf{EQUIPMENT_SNMP_WR}=1; | Разрешить системе вносить правки через SNMP при несоответсвии параметров |
|---|
