Модуль для подсчета трафика в локальной сети.

• Позволяет разделять трафик на 65535 классов.
• Возможно разделение трафика по IP-адресам или по портам.
• Блокировка клиентов с отрицательным депозитом.
• Авторизация клиентов через Web-интерфейс или по 802.1х
• Club Monitor - упрощёный мониторинг для компьютерного клуба. Выдача карточек доступа к сети. Печать чеков.

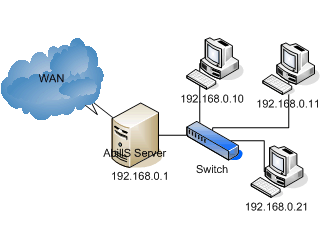

Схема построения сети

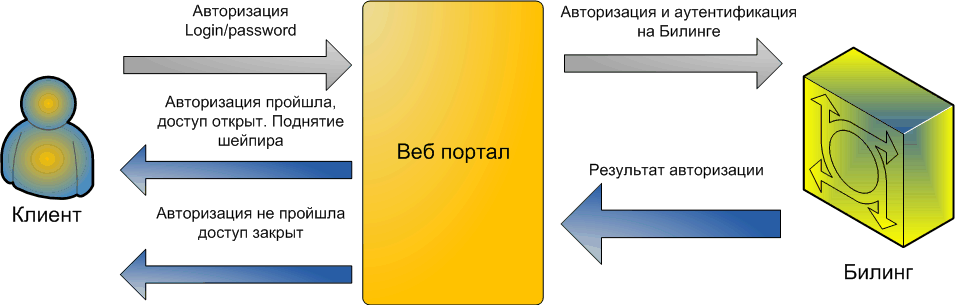

Схема авторизации

Модуль получает данные о трафике от внешних коллекторов (trafd, ipcad, Cisco Netflow). Получив данные от коллектора, система просматривает таблицу активных сессий (/ Monitoring/ Dialup / VPN/) и для них проводит подсчет трафика в зависимости от тарифного плана клиента. Модуль использует тарифные планы, описанные в модуле Dv (Dialup/VPN). Если данные о трафике не принадлежат ни одной из активных сессий, то они складываются в файл /usr/abills/var/log/ipn/unknown_ip.log при включённой опции UNKNOWN_IP_LOG.
Для получения данных и их подсчёта и складывания в базу используются следующие программы:

• trafdstats - для получения данных от trafd и последующей их обработкой traffic2sql
• traffic2sql - для получения данных от других коллекторов (Ipcad, flowtools).

Система периодически запускает их из cron.

Авторизация пользователей: При открытии страницы браузером пользователи автоматически попадают на страницу авторизации и только после успешной авторизации могут пользоваться интернетом.

(В качестве примера используется машина под управлением FreeBSD)

# cd /usr/abills/libexec/
# ln -s ../Abills/modules/Ipn/trafdstats trafdstats
# ln -s ../Abills/modules/Ipn/traffic2sql traffic2sql

Создать таблицы в базе.

#  mysql --default-character-set=utf8 -D abills < db/Ipn.sql

abills/libexec/config.pl

@MODULES = (
          'Ipn'
          );

Опции:

Для ОС FreeBSD обязательно включите следующие опции в ядро:

options         IPFIREWALL
options         IPFIREWALL_DEFAULT_TO_ACCEPT
options         IPFIREWALL_FORWARD
options         DUMMYNET
options         IPFIREWALL_VERBOSE
options         IPDIVERT

/ System configuration/ NAS/

/ System configuration/ NAS/ IP POOLs/
Нужно внести пул адресов, с которых можно авторизоваться.

Модуль использует тарифную логику модуля Dv (Internet).

• Заводим классы трафика / System configuration/ Internet/ Traffic Calsses. Глобальный класс трафика должен иметь номер 0.
• Заводим тарифные планы в / System configuration/ Internet/ Tarif plans/ .
• В тарифном плане выбираем Intervals. Заводим интервал времени. После заведения интервала времени заводим тарификацию трафика. В тарификации трафика обязательно указывать сети в противном случае модуль не будет вести подсчёт трафика.

/ Customers/ Logins/ Information/ Services/ IP Net/

Программы сбора статистики для последующей ее обработки биллингом

http://bpft4.sourceforge.net/ Коллектор трафика для FreeBSD

# cd /usr/ports/net-mgmt/trafd/
# make
# make install

/etc/rc.conf

trafd_enable="YES"
trafd_ifaces="rl0"

/etc/crontab

*/5     *       *       *       *       root    /usr/abills/libexec/trafdstats 1 rl0

Установка на FreeBSD и Debian

Установка на FreeBSD и Debian

Запуск скрипта обработки статистики
/etc/crontab

  */5 * * * * root /usr/abills/libexec/traffic2sql 8 flowdir=/usr/abills/var/log/ipn/

Если у Вас несколько NAS-серверов (коллекторов траффика), то для каждого нужно создать отдельную папку для логов.

(aka kir)

no ip rcmd domain-lookup
ip rcmd rsh-enable
ip rcmd remote-host firewall 192.168.0.1  root enable
!
ip flow-export source FastEthernet0/1
ip flow-export version 5
ip flow-export destination 192.168.0.1 9996
!
access-list 100 permit 172.19.80.0 0.0.0.255 192.168.0.1
- Разрешаем прохождение пакетов на сервер статистики
access-list 100 dynamic ABILS permit IP any any
- Динамические правила будут добавляться тут
access-list 100 deny ip any any
Если правила нет, доступ пользователю по умолчанию закрыт!
!
interface FastEthernet0/1.21
 ip address 192.168.0.1 255.255.255.0
 ip access-group 100 in
Не забываем привязать группу правил к интерфейсу!
!

192.168.0.1 - Адрес коллектора для потока Netflow (flow-tools)

Для блокировки и открытия доступа можно использовать скрипт

# /usr/abills/misc/cisco_access
   ACTION - Allow/Deny
   IP     - Client IP
   debug  - Make debug log

/usr/local/etc/sudoers

www   ALL = NOPASSWD: /usr/abills/misc/cisco_access

При включении сессии выполняется правило указанное в конфигурационном файле (config.pl) $conf{IPN_FW_START_RULE} при завершении $conf{IPN_FW_STOP_RULE}. Система данным командам передаёт следующие атрибуты

а также переменные окружения

В качестве шейпера удобно использовать /usr/abills/libexec/linkupdown.

1. Пример правила открытия доступа

abills/libexec/config.pl

$conf{IPN_FW_START_RULE}='SUDO=/usr/local/bin/sudo;
CMD="${SUDO} /usr/abills/libexec/linkupdown ipn up getif %LOGIN %IP %DEBUG > /dev/null 2>&1";
if [ "${NAS_TYPE}" = "mikrotik" ]; then CMD="/usr/abills/libexec/linkupdown mikrotik up - %LOGIN %IP NAS_HOST=${NAS_MNG_IP_PORT} NAS_ADMIN=${NAS_MNG_USER}";
elif [ "${NAS_MNG_IP_PORT}" != "" ]; then CMD="/usr/bin/ssh -o StrictHostKeyChecking=no -i /usr/abills/Certs/id_rsa.${NAS_MNG_USER} ${NAS_MNG_USER}@${NAS_MNG_IP_PORT} \"${CMD}\""; fi;
eval "${CMD}"';

$conf{IPN_FW_STOP_RULE}='SUDO=/usr/local/bin/sudo;
CMD="${SUDO} /usr/abills/libexec/linkupdown ipn down getif %LOGIN %IP %DEBUG > /dev/null 2>&1";
if [ "${NAS_TYPE}" = "mikrotik" ]; then CMD="/usr/abills/libexec/linkupdown mikrotik down - %LOGIN %IP NAS_HOST=${NAS_MNG_IP_PORT} NAS_ADMIN=${NAS_MNG_USER}";
elif [ "${NAS_MNG_IP_PORT}" != "" ]; then CMD="/usr/bin/ssh -o StrictHostKeyChecking=no -i /usr/abills/Certs/id_rsa.${NAS_MNG_USER} ${NAS_MNG_USER}@${NAS_MNG_IP_PORT} \"${CMD}\""; fi;
eval "${CMD}"';

Для типа сервера - mikrotik-dhcp:

$conf{IPN_FW_START_RULE}='SUDO=/usr/local/bin/sudo;
CMD="${SUDO} /usr/abills/libexec/linkupdown ipn up getif %LOGIN %IP %DEBUG > /dev/null 2>&1";
if [ "${NAS_TYPE}" = "mikrotik_dhcp" ]; then CMD="/usr/abills/libexec/linkupdown mikrotik up - %LOGIN %IP NAS_HOST=${NAS_MNG_IP_PORT}
NAS_ADMIN=${NAS_MNG_USER}";
elif [ "${NAS_MNG_IP_PORT}" != "" ]; then CMD="/usr/bin/ssh -o StrictHostKeyChecking=no -i /usr/abills/Certs/id_rsa.${NAS_MNG_USER}
${NAS_MNG_USER}@${NAS_MNG_IP_PORT} \"${CMD}\""; fi;
eval "${CMD}"';

$conf{IPN_FW_STOP_RULE}='SUDO=/usr/local/bin/sudo;
CMD="${SUDO} /usr/abills/libexec/linkupdown ipn down getif %LOGIN %IP %DEBUG > /dev/null 2>&1";
if [ "${NAS_TYPE}" = "mikrotik_dhcp" ]; then CMD="/usr/abills/libexec/linkupdown mikrotik down - %LOGIN %IP NAS_HOST=${NAS_MNG_IP_PORT}
NAS_ADMIN=${NAS_MNG_USER}";
elif [ "${NAS_MNG_IP_PORT}" != "" ]; then CMD="/usr/bin/ssh -o StrictHostKeyChecking=no -i /usr/abills/Certs/id_rsa.${NAS_MNG_USER}
${NAS_MNG_USER}@${NAS_MNG_IP_PORT} \"${CMD}\""; fi;
eval "${CMD}"';

Также внизу указано настройка дополнительных параметров для разных операционных систем и удалённых серверов доступа

Управление доступом, шейпером и переинициализация сессий при перезагрузке сервера осуществляется программой /usr/local/etc/rc.d/shaper_start.sh

параметры /etc/rc.conf

При использовании шейпера ipfw система по умолчанию использует правила с номера 20000 по 40000. Для изменения номера начального правила можно воспользоваться опцией $conf{IPN_FW_FIRST_RULE}.

Установка sudo, для запуска правил фаервола от имени пользователя, под которым работает WEB сервер. freebsd:

# cd /usr/ports/security/sudo
# make
# make install

/usr/local/etc/sudoers

#Allow ABillS shapper
www   ALL = NOPASSWD: /usr/abills/libexec/linkupdown
www   ALL = NOPASSWD: /sbin/ipfw

Скрипт которые подготавливает интерфейс для использования шейпера и устанавливает контроль доступа .
/etc/rc.d/init.d/shaper_start.sh

/etc/rc.conf

abills_shaper_enable="YES"
abills_ipn_if="eth0,eth2"
abills_nat_enable=":192.168.0.0/24:eth1"

или альтернативный скрипт

#!/bin/sh
# При использовании нескольких интерфейсов указываем их через пробел
INTERFACES='eth0 eth2';
TC="/sbin/tc"

for INTERFACE in ${INTERFACES}; do
  TCQA="${TC} qdisc add dev ${INTERFACE}"
  TCQD="${TC} qdisc del dev ${INTERFACE}"

  $TCQD root &>/dev/null
  $TCQD ingress &>/dev/null

  $TCQA root handle 1: htb
  $TCQA handle ffff: ingress

  echo "Shaper UP ${INTERFACE}"
done

# Доступ к странице авторизации
/sbin/iptables -t nat -A PREROUTING -s 192.168.0.0/24 -p tcp --dport 80 -j REDIRECT --to-ports 80
/sbin/iptables -t nat -A PREROUTING -s 192.168.0.0/24 -p tcp --dport 443 -j REDIRECT --to-ports 80

# Закрыть доступ неактивизированым хостам
/sbin/iptables -A FORWARD -j DROP

/etc/sudoers

#Allow ABillS shapper
apache   ALL = NOPASSWD: /usr/abills/libexec/linkupdown
apache   ALL = NOPASSWD: /sbin/iptables

Управление удалённым сервером доступа.
Задача: открывать доступ пользователям на удалённом NAS.

При выполнении правил шейпера и фильтра в переменные среды передаются дополнительные параметры:

система автоматически определяет по переменной окрежения NAS_MNG_IP_PORT при старте сесии выполнять данную команду локально или на удалённом сервере

На сервере биллинга

1. Создать SSH ключ для выполнения команд на удалённом сервере. Установить право чтения ключа для пользователя под которым работает Веб сервер.

   # abills/misc/certs_create.sh ssh abills_admin

На удалённом сервере

1. Создать пользователя abills_admin на удалённом сервере.
2. Скопировать созданный публичный ключ abills/Certs/id_rsa.abills_admin.pub в /home/abills_admin/.ssh/authorized_keys на удалённом сервере.
3. Сделать копию биллинга на удалённом сервере
4. Создать правила для выполнения команд с правами суперпользователя на удалённом сервере

/usr/local/etc/sudoers

#Allow ABillS shapper
abills_admin   ALL = NOPASSWD: /usr/abills/libexec/linkupdown
abills_admin   ALL = NOPASSWD: /sbin/ipfw

В конфиг веб-сервера Apache внесите следующие параметры

ErrorDocument 404 “/abills/”
DirectoryIndex "/abills" index.cgi

Упрощёный интерфейс управления траффиком компьютерного клуба.
Для включения.
config.pl

$conf{IPN_CLUBMONITOR}=1;

ABillS IPN Traffic collector
Анализатор трафика для модуля IPN

Запуск скрипта обработки статистики /etc/crontab

  */5 * * * * root /usr/abills/libexec/traffic2sql [NAS_IDS] flowdir=/usr/abills/var/log/ipn/

Параметры:

traffic2sql [NAS_IDS] [Options]

Пример вызова для серверов с ID 1,2,3:

/usr/abills/libexec/traffic2sql 1,2,3 flowdir=/usr/abills/var/log/ipn/

Опции:

# /usr/abills/libexec/periodic monthly MODULES=Ipn

Дополнительные параметры:

В начале каждого месяца происходит автоматическая переинициализация активных сессий клиентов.

Для ручного режима переинициализации сессий используется команда

# /usr/abills/libexec/periodic monthly MODULES=Ipn SRESTART=1 NO_ADM_REPORT=1 NAS_IDS=1

Параметры:

Данная команда автоматически включает всех пользователей с положительным депозитом и правами получать сервис (статус услуги активно). Активируются только те пользователи у которых прописан IP адрес сервиса Internet. Также обязательно на IPN серверах доступа прописать пулы адресов для таких пользователей чтобы система знала на каких серверах доступа активировать абонентов. Данную команду стоит запускать через crontab с промежутком раз в 5 минут.

# /usr/abills/libexec/periodic monthly MODULES=Ipn LOGON_ACTIVE_USERS

Параметры:

config.pl

Система разрешает пользоваться интернетом только пользователей у которых активизированы сессии. Активизация сесий пользователей может происходить двумя путями: активизация сессии администратором, активизация сессии из пользовательского кабинета.

• Активизация сессии администратором

Включение сессии.

Таблица внизу отображает активные сессии пользователя

• Активизация сессии пользователям. При активации сессии система автоматически определяет принадлежность пользователя к серверу доступа исходя из IP адреса клиента и пула прикреплённому серверу доступа.

• Детализация трафика - Детализация трафика абонентов
• FT queue - отчёт обработки файлов трафика
• Неизвестный IP - Лог неучтённого трафика
