Гео визуализация бизнес процессов и ведения карты сети

• Добавление изображения карт для определенных районов
• Добавление домов
• Добавление nas серверов
• Отображение информации по дому - количество клиентов, онлайн клиенты, № квартиры, депозит
• Отображение информации по nas серверу - іp, название, тип
• Отображение подключенных абонентов
• Отображение заявок на подключение и заявок абонентов
• Визуализация отчётов на карте
• Автоматическое заполнение координат
• Отображение информации от других модулей
• Задание типов маршрутов
• Групировка маршрутов
• Иерархия маршрутов
• Рисование произвольных обьектов на карте
• Форма быстрого поиска пользователей дома

• Добавление домов на карту
• Добавление nas серверов на карту
• Добавление маршрутов на карту(Перенесено в Cablecat)
• Добавление WiFi зон на карту
• Отображение информации о клиентах по конкретному дому(онлайн, оффлайн, логин, депозит, квартира)
• Отображение депозита разными цветами. (отрицательный депозит отображается красным)
• Отображение информации об установленном оборудовании
• Отображение информации об маршрутах (тип кабеля, длина, описание, nas 1-2)
• Отображение информации об колодцах(название, описание).
• Создание ссылок на районы в google maps для последующего быстрого перемещения по них.
• Отображение публичных коментариев для пользователей
• Отображение разных иконок маркеров в зависимости от типа
• Разрисовка районов цветными полигонами

Добавление дампа базы

# mysql -D abills < db/Maps.sql

abills/libexec/config.pl

@MODULES = (
          'Maps'
          );

При загрузке Google Карт на этой странице возникла проблема. Подробности вы найдете в консоли JavaScript.

1. https://console.developers.google.com/
2. Кнопка «Включить API» или слева «Библиотека».
3. Google Maps Javascript API. Кнопка «Включить».
4. Слева «Учётные данные»
5. «Создать» > «Ключ API»
6. Сохранить в libexec/config.pl как $conf{MAPS_GOOGLE_API_KEY} = '%ВашКлюч%';

Для серверных запросов нужен отдельный ключ (Ключ сервисного аккаунта), который нужно сохранять в $conf{GOOGLE_API_KEY}

Для работы модуля c растровыми картами требуется Perl модуль GD

Работа с журналом адресов

Maps 1.0 (старый интерфейс)

Удобный способ регистрации координат и создания новых объектов.

При добавлении маркера «Дом» также есть возможность создания нового дома в журнале адресов.
По скольку, форма выбора адреса загружается динамически, вы можете, не закрывая карту, в другой вкладке добавлять районы и улицы.

По нажатию на кнопку, выберите тип нового объекта. По клику на карте, выскочит форма с параметрами необходимыми для добавления объекта.

Вы можете перемещаться по карте с помощью жеста «drag» (зажав кнопку мышки).
В любой момент вы можете сбросить текущую операцию, нажав на кнопку сброса

Для входа в режим удаления, нажмите на кнопку удаления маркера.

В режиме удаления, нажмите на иконку маркера, который хотите удалить.

Вы можете перемещаться по карте с помощью жеста «drag» (зажав кнопку мышки).
В любой момент вы можете сбросить текущую операцию, нажав на кнопку сброса

С помощью кнопки управления слоями вы можете выбрать слои, которые нужно отобразить.
При первом вызове слоя, объекты скачиваются с билинга и кешируются.

Методы работы со слоями: * Нажмите на нужный слой для того, чтобы отобразить/спрятать объекты слоя.

Поиск реализован через Locations API.
Доступны два режима поиска:

• По запросу
• По типу

Поиск ведётся в радиусе 5 км от Начального центра карты, но если объектов немного, зона поиска автоматически расширяется
Поскольку для клиентов важнее всего 3 типа объектов (банкоматы, банки, терминалы), они могут указать интересующие типы в поиске «По типу»

Полигоны позволяют увидеть к какому району относятся маркеры.

Полигоны строятся по принципу минимальной выпуклой оболочки.

Чтобы включить/отключить отображение полигонов, нажмите на кнопку «Полигоны районов».

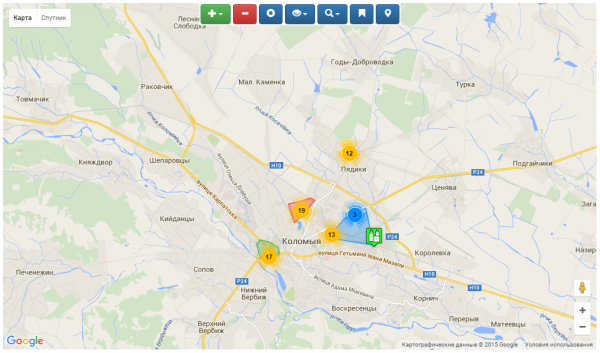

Кластеры позволяют групировать маркеры, если они находятся слишком близко друг к другу. Кроме того, если нужно отобразить много маркеров, время на рендеринг карты уменьшается больше чем в 10 раз. Каждый слой карты имеет свой кластеризатор.

Методы работы с кластеризатором домов:

• Нажмите на иконку кластера, чтобы быстро приблизить область и отобразить маркеры внутри кластера.

Способ отображения контролируется кнопкой
Есть 3 режима:

• Групировать
• Не групировать
• Не отображать

В зависимости от текущего режима кнопка изменяет свой цвет.

/usr/abills/libexec/config.pl
