Помощь charts.cgi
Данная утилита рисует графики использования трафика и скорости.
Является продолжением разработки graphics.cgi
Графики формируются в браузере.
Виды графиков
- График по клиенту Online за день
- График по клиенту в разрезе: день, неделя, месяц
- График по серверу доступа и сравнительный график по серверам доступа
- График по тарифному плану и сравнительный график по тарифным планам
- График по группе пользователей
Графики использования трафика можно посмотреть в разделе /Мониторинг / Интернет, а также в разделе Интернет/Cтатистика в карточке абонента

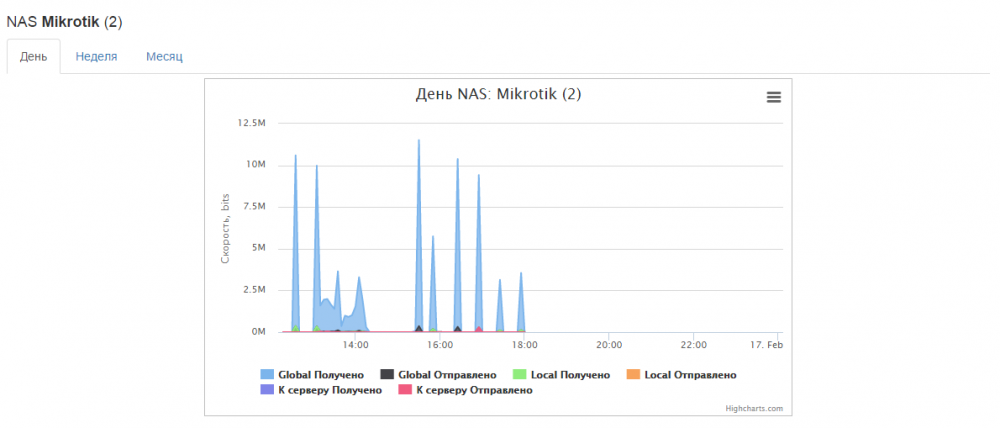

Примеры отображения
Дополнительные возможности:
- Экспорт графика (в виде картинки или текстовом формате)
- Зум части графика
- Отображение класов трафика отдельными сериями
Статистика PPPoE
В версии 0.75, аккаунтинг PPPoE не складывается, если не указана переменная $conf{rt_billing}=1;
После смены, нужно перезапустить радиус.
Статистика IPN
График строится из таблицы ipn_log. Считается, что за каждый интервал (5 минут по умолчанию) сохраняется значение скачанного трафика за полные 5 минут. Если у Вас наблюдаются «рывки» или «скачки» на графике выше лимита тарифного плана абонента, удостоверьтесь, что flow timeout на сервере, который занимается подсчётом трафика соответствует 5 минутам.
Отображение трафика PPPoE и IPN
Система записывает трафик в две разных таблицы с разным форматом даных для каждого типа подключения.
- IPoE -
ipn_log - PPPoE -
s_detail
Начиная с версии 0.76.61, сначала вытягиваются данные из ipn_log, затем если оттуда ничего не пришло, данные вытягиваются из s_detail.
Кеширование рассчитанных скоростей в RRD файлах
С версии 0.77.51 есть возможность кешировать значения скорости в RRD файлы. Для этого установите пакет rrdtool и модуль RRDTool::OO. После этого укажите переменную конфигурации $conf{CHARTS_RRD} = 1;.
Настройка
| $conf{CHARTS_SKIP_IPN} = 1; | Пропустить получение данных из таблицы ipn_log (использовать только s_detail) |
|---|---|
| $conf{CHARTS_LONG_PAUSE} = 1; | Учитывать трафик с интервалом больше 5 минут. (Будет отображаться значение скорости за все интервалы) |
| $conf{CHARTS_RRD} = 1; | Кешировать рассчитаную скорость в RRD файлы |
