Настройка MPD5

Описывается конфигурация сервиса MPD для приёма PPTP/PPPoE соединений, и конфигурации трёх видов шейперов доступных в ABillS
До начала конфигурации сервиса нужно настроить Freeradius версии 2 и ABillS

Содержание:

• Установка
• Настройка
• Настройка Freeradius
• Настройка ABillS
• Нарезка скорости (MPD ng_car, ipfw + ng_car, ipfw+dummynet)
• Настройка NAT

  # cd /usr/ports/net/mpd5/ && make install clean

/usr/local/etc/mpd5/mpd.conf

startup:
        set global enable tcp-wrapper
        # Настройка консоли управления через телнет
        #set console self %MPD_CONSOLE_IP% 5005
        #set user %MPD_CONSOLE_USER% %MPD_CONSOLE_PASSWORD% admin
        #set console open
        # Управление (сброс сессии) через Radius POD
        set radsrv peer %BILLING_IP%  %POD_PASSWORD%
        # set radsrv self %NAS_IP% 3799
        set radsrv open
        #set web self 0.0.0.0 5006
        #set web open
        # Опции отправки Netflow статистики на сервер билинга
        set netflow peer %MPD_NETFLOW_IP% %MPD_NETFLOW_PORT%
        set netflow self %MPD_NETFLOW_SOURCE_IP% %MPD_NETFLOW_SOURCE_PORT%
        set netflow timeouts 15 15
        set netflow hook 9000
        #set netflow node netflow
        log -echo -radius -rep



default:
    load pptp_server
    load pppoe_server

pptp_server:
        # Пул адресов с которого відавать если радиус не відал адрес
        set ippool add pool1 %MPD_IPPOOL_FIRST% %MPD_IPPOOL_LAST%
        # Create clonable bundle template named B
        create bundle template B
        set iface enable proxy-arp
        set iface idle 1800
        set iface enable tcpmssfix
        # Включение внешнего шейпера, если используете внутренний mpd шейпер ($conf{mpd_filter}=1) данные строки стоит закоментировать
        set iface up-script "/usr/abills/libexec/linkupdown mpd up"
        set iface down-script "/usr/abills/libexec/linkupdown mpd down"
        set ipcp yes vjcomp
        # Specify IP address pool for dynamic assigment.
        set ipcp ranges 192.168.100.1/32 ippool pool1
        set ipcp dns %DNS_SERVER%
        # Включение шифрование трафика
        set bundle enable compression
        set ccp yes mppc
        set mppc yes e40
        set mppc yes e128
        set mppc yes stateless
        create link template L pptp
        set link action bundle B
        set link enable peer-as-calling
#       Calling-Station-Id в формате "10.0.4.16 / 00:18:f3:5a:9f:6a / em0"
#        set link enable report-mac
        set link enable multilink
        set link yes acfcomp protocomp
        set link no pap chap
        set link enable chap
        set link keep-alive 10 60
        set link mtu 1460
# настройка PPTP
# IP  адрес сервера pptp  если не указан использовать любой из адресов
#        set pptp self %VPN_SERVER_IP%
        set link enable incoming
        load radius

#Настрофка PPPoE  сервиса
pppoe_server:
      create link template P pppoe
      set link disable multilink
      set link disable pap eap chap
      set link enable chap-md5
      load radius
      set pppoe service *
      set link enable peer-as-calling
      set ippool add pool12 192.168.16.2 192.168.19.254
#Включить PPPoE  сервис на интерфейсе
##MULTI_SECTION:PPPOE_INTERFACES
#%PPPOE_INTERFACE% %DESCRIBE%
      create bundle template %PPPOE_INTERFACE%
      set iface idle 1800
      set iface enable tcpmssfix
      # Включение внешнего шейпера, если используете внутренний mpd шейпер ($conf{mpd_filter}=1) данные строки стоит закоментировать
      set iface up-script   "/usr/abills/libexec/linkupdown mpd up"
      set iface down-script "/usr/abills/libexec/linkupdown mpd down"
      set ipcp dns %DNS_SERVER%
      set ipcp ranges 10.10.0.1 ippool pool1
      create link template %PPPOE_INTERFACE% P
      set link action bundle %PPPOE_INTERFACE%
      set pppoe iface %PPPOE_INTERFACE%
      set link enable incoming
##END_MULTI_SECTION

# Настройка параметров работы с Radius
radius:
     #IP, пароль и порты RADIUS-сервера
     set radius server %RADIUS_AUTH_SERVER% %RADIUS_SECRET% %RADIUS_AUTH_PORT% %RADIUS_ACCT_PORT%
     set radius retries 3
     set radius timeout 10
     set auth acct-update 300
     set auth enable radius-auth
     set auth enable radius-acct
     set auth disable internal

Переменные используеміе в конфигурационном файле. Данные переменные стоит заменить значениями конфигурации

Управление через Telnet

Управление через RADIUS COA POD

Отправка статистики по Netflow

Авто включение сервиса при старте системы
/etc/rc.conf

mpd_enable="YES"

Включить дополнительный словарь

# cat /usr/abills/misc/mpd/mpd.dictionary  >> /usr/local/etc/raddb/dictionary

Для корректной авторизации MPD нужно в Freeradius прописать IP адрес и секретный ключ авторизации сервера доступа
Начиная с 0.7x используется sql модуль Freeradius и отдельно прописывать ничего в clients.conf не нужно, достаточно добавить сервер доступа в ABillS.
адрес MPD 127.0.0.1
/usr/local/etc/raddb/clients.conf

client 127.0.0.1 {
        secret          = radsecret
        shortname       = short
}

Перезагрузить RADIUS сервер

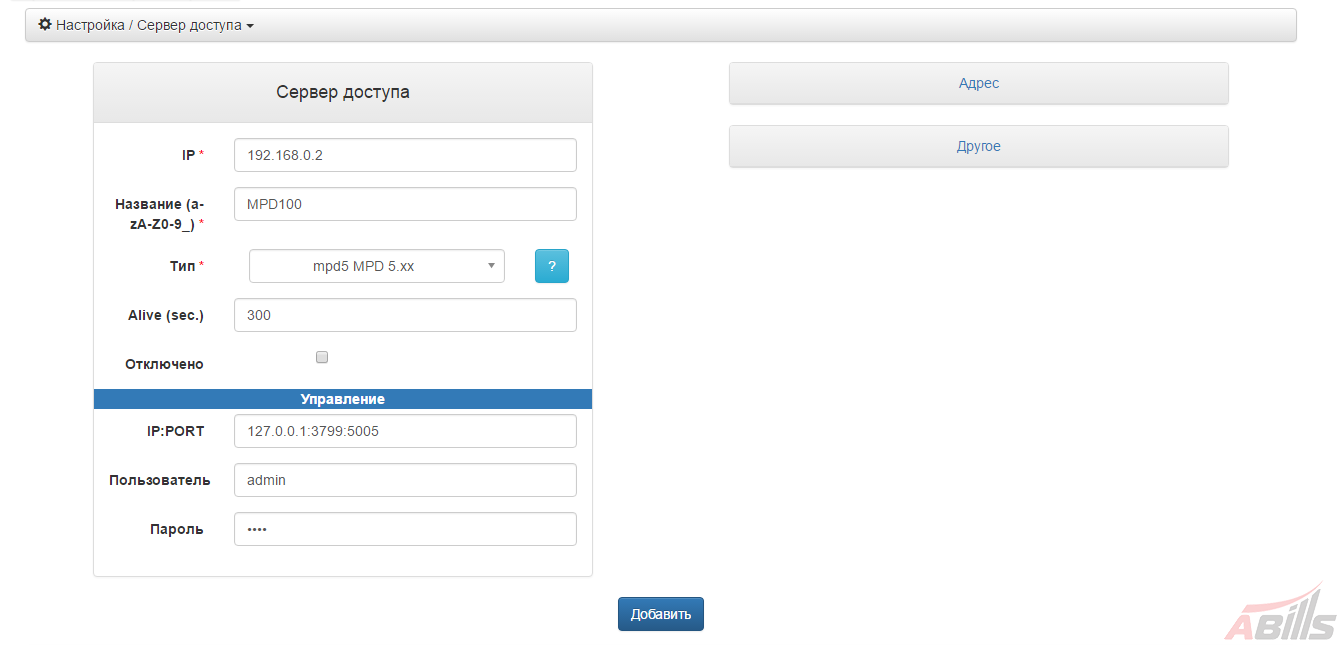

Для авторизации сервиса MPD также нужно завести сервера доступа в системе ABillS.

/ Система/ Сервера доступа/

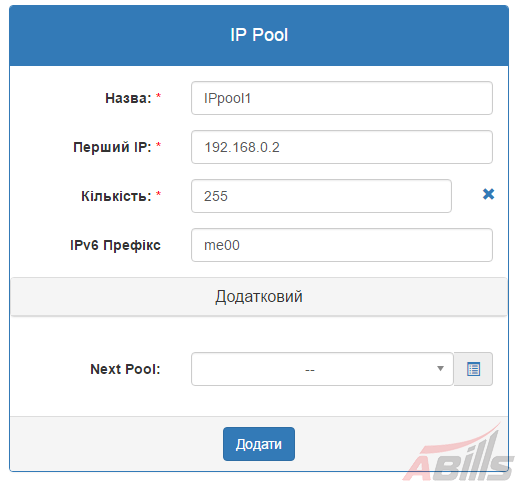

После заведения сервера доступа заводятся пулы адресов которые будут выдаваться клиентам при авторизации. На один сервер доступа можно завести несколько пулов адресов или использовать один пул на несколько серверов доступа. Также можно использовать последовательность пулов при выдаче адресов используя приоритет. Пули с самым низким приоритетом выдаются в первую очередь. Ни в коме случае нельзя использовать в статических адресах клиентов адреса которые попадают в динамический пул иначе будет конфликт адресов

В системе реализовано три вида механизмов нарезки скорости (Шейпер)

1. Внутренний механизм mpd использующий для обрезки скорости механизм ng_car
2. Внешний шейпер биллинга использующий механизм ipfw + ng_car
3. Внешний шейпер биллинга использующий механизм ipfw + dummynet

Каждый из механизмов имеет свои особенности которые описаны ниже

Данный механизм является самым оптимальным по отношению к используемым ресурсам. его эффективно использовать если есть один класс трафика или несколько классов с небольшим количеством сетей (до 30). Включается данный механизм опцией конфигурационного файла биллинга

/usr/abills/libexec/config.pl

$conf{mpd_filters}=1;

При включении данной опции параметры скорости при авторизации преобразуются и передаются через radius пары.

Для изменения скорости на «лету» без переподключения абонента нужно запускать программу billd с указанием сервера доступа на котором её запускаете

Пример:

# /usr/abills/libexec/billd checkspeed MPD_FILTERS=1 NAS_IDS=xxx

Программа просматривает поточную скорость соединения и при несоответствии со скоростью биллинга преобразует её в нужную.
Если стоит только задача просмотреть скорость без изменения нужно добавить в аргументы программы опцию SHOW_SPEED=1

Поскольку через механизм CoA получить значение скорости в текущей реализации MPD невозможно, данная схема предусматривает планирование смены скорости с помощью cron.

Пример:

9 1 * * * root /usr/abills/libexec/billd change_mpd_speed NAS_IDS='23;29' TP_IDS='26;27;28'

Данный механизм является более гибким в работе так как разрешает добавить или исключить определённые сети сети из шейпера, а также использовать неограниченное количество пиринговых сетей и направлений в этих сетях.
Принципы работы
При старте системы программой /usr/local/etc/rc.d/shaper_start.sh создаются ipfw правила перенаправления в ng_car ноду. При поднятии сессии программа /usr/abills/libexec/linkupdown заносит IP адрес абонента в 10 и 11 таблицу ipfw, если у абонента нет правил обрезки скорости он заносится в 9 таблицу. После старта системы правила пере направления должны выглядеть следующим образом.

# ipfw show

  # Пиринговые сети с ID 2
  08000      0        0 pipe tablearg ip from table(14) to table(2,2) in recv ng*
  08010      0        0 pipe tablearg ip from table(2,2) to table(15) out xmit ng*
  # Пиринговые сети с ID 1
  09000      0        0 pipe tablearg ip from table(12) to table(2,1) in recv ng*
  09010      0        0 pipe tablearg ip from table(2,1) to table(13) out xmit ng*
  # Глобальный трафик
  10000      0        0 pipe tablearg ip from table(10) to any in recv ng*
  10010      0        0 pipe tablearg ip from any to table(11) out xmit ng*
  # Авторизованные абоненты без заданной скорости (анлим)
  10020      0        0 allow ip from table(9) to any in recv ng*
  10025      0        0 allow ip from any to table(9) out xmit ng*

Настройка Включение режима в биллинге /usr/abills/libexec/config.pl

$conf{ng_car}=1;

Установка и настройка контролера шейпера в биллинге

# cp /usr/abills/misc/freebsd/shaper_start.sh /usr/local/etc/rc.d/

/etc/rc.conf

abills_shaper_enable="YES"

Проверка установленной скорости и изменении скорости на лету

Для изменения скорости на «лету» без переподключения абонента нужно запускать программу billd с указанием сервера доступа на котором её запускаете

Пример:

# /usr/abills/libexec/billd checkspeed NAS_ID=xxx

Программа просматривает поточную скорость соединения и при несоответствии со скоростью биллинга преобразует её в нужную.
Если стоит только задача просмотреть скорость без изменения нужно добавить в аргументы программы опцию SHOW_SPEED=1

Данная схема является альтернативой схемы «ipfw + ng_car» использующая для контроля скорости механизм ipfw + dummynet

Принципы работы

При старте системы программой /usr/local/etc/rc.d/shaper_start.sh создаются ipfw правила заворачивания трафика в pipe, а также создаются pipe правила для скоростей указанных в тарифных планах и индивидуальных скоростях пользователей. При поднятии сессии программа /usr/abills/libexec/linkupdown заносит IP адрес абонента в 10 и 11 таблицу ipfw, если у абонента нет правил обрезки скорости он заносится в 9 таблицу. После старта системы правила пере направления должны выглядеть следующим образом.

# ipfw show

  # Пиринговые сети с ID 2
  08000    0      0 pipe tablearg ip from table(14) to table(2,2) in recv ng*
  08010    0      0 pipe tablearg ip from table(2,2) to table(15) out xmit ng*
  # Пиринговые сети с ID 1
  09000    0      0 pipe tablearg ip from table(12) to table(2,1) in recv ng*
  09010    0      0 pipe tablearg ip from table(2,1) to table(13) out xmit ng*
  # Глобальный трафик
  10000    0      0 pipe tablearg ip from table(10) to any in recv ng*
  10010    0      0 pipe tablearg ip from any to table(11) out xmit ng*
  10020    0      0 allow ip from table(9) to any in recv ng*
  10025    0      0 allow ip from any to table(9) out xmit ng*

Настройка Включение режима в биллинге. При работе данной схеме в конфигурационном файле /usr/abills/libexec/config.pl не должно быть опций

$conf{ng_car}=1;
$conf{mpd_filters}=1;

Установка и настройка контролера шейпера в биллинге

# cp /usr/abills/misc/ipfw/shaper_start.sh /usr/local/etc/rc.d/

/etc/rc.conf

abills_shaper_enable="YES"

Проверка установленной скорости и изменении скорости на лету

Для изменения скорости на «лету» без переподключения абонента нужно запускать программу billd с указанием сервера доступа на котором её запускаете

Пример:

# /usr/abills/libexec/billd checkspeed NAS_IDS=xxx

Программа просматривает поточную скорость соединения и при несоответствии со скоростью биллинга преобразует её в нужную.
Если стоит только задача просмотреть скорость без изменения нужно добавить в аргументы программы опцию SHOW_SPEED=1

Убедитесь что файл /usr/local/etc/rc.d/shaper_start.sh установлен.

Включение шейпера происходит в /etc/rc.conf

Пример:

abills_nat="xxx.xxx.xxx.xxx:10.0.0.0/24,192.168.0.0/16:"
