ABillS + Mikrotik + BDCOM Авторизация по ONU и VLAN

Настройка опции 82 и snooping

ip dhcp-relay snooping
ip dhcp-relay snooping vlan  1301,1364
ip dhcp-relay snooping information option format hn-type

Тип опции

• hn-type - Настройка авторизации по ONU + VLAN в опции Agent-Remote-Id передаётся MAC ONU (Клиентская приставка)
• cm-type - Настройка авторизации по ONU + VLAN в опции Agent-Remote-Id передаётся MAC OLT (Главная станция)

Настройка DHCP

с помощью Winbox

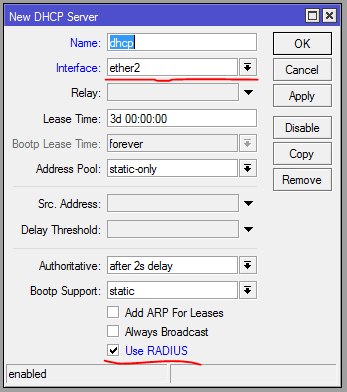

IP > DHCP Server > New DHCP Server

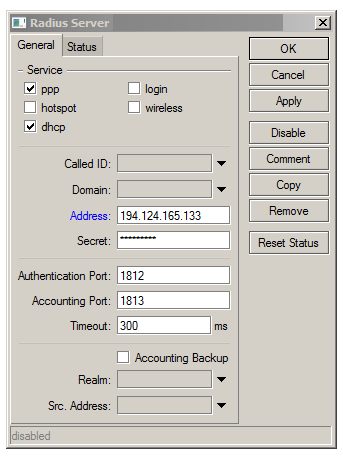

Radius > New Radius Server

Если все правильно настроено на RADIUS сервер приходят следующие пары.

NAS-Port-Type = Ethernet
NAS-Port = 2205156610
Called-Station-Id = "DHCP-server"
User-Name = "00:1B:FC:3A:B7:AA"
User-Password = ""
Agent-Remote-Id = 0x00067072cf5c8f82
Agent-Circuit-Id = 0x0004000b0101
NAS-Identifier = "MikroTik"
NAS-IP-Address = 10.10.0.1

Если используете авторизацию по порту и маку коммутатора в запросе обязательно должны быть параметры Option 82

Agent-Remote-Id = 0x00067072cf5c8f82
Agent-Circuit-Id = 0x0004000b0101

Ответ RADIUS для Mikrotik'a (Access-Accept/Access-Deny)

Sending Access-Accept of id 19 to 193.106.59.230 port 55118
        Mikrotik-Address-List = "CLIENTS_12"
        Session-Timeout = 300
        Framed-IP-Address = 10.10.1.200

Предполагается что базовая версия уже настроена (Установка и настройка системы)

Включите модули

• Equipment

Включите сборщик PON информации Pon Grabber

  /usr/abills/libexec/billd equipment_pon

• Dhcphost
  • Freeradius DHCP

Заводим Mikrotik

/ Настройка / Сервер доступа

Управление

Заводим BDCOM OLT как сервер доступа

/ Настройка / Сервер доступа

Управление

После заведения перейдите в вкладку Дополнительно и зарегистрируйте оборудование. После регистрации будет доступно управление и мониторинг по SNMP. Для проверки просмотрите вкладки Порты и PON Привязка оборудования завершена

Настройка авторизации

Установите модуль Freeradius DHCP (Mac_auth.pm)

cp Mac_auth.pm /usr/abills/Abills/mysql

Добавляем параметры авторизации в config.pl

#Включаем авторизатор
$AUTH{mikrotik_dhcp}='Mac_auth';

# Настройка авторизации по ONU + VLAN в опции Agent-Remote-Id передаётся MAC ONU
$conf{DHCP_O82_BDCOM_TYPE}='hn-type';
# Настройка авторизации по ONU + VLAN в опции Agent-Remote-Id передаётся MAC OLT
$conf{DHCP_O82_BDCOM_TYPE}='cm-type';
$conf{DHCPHOSTS_AUTH_PARAMS}=1;
#Выражение для парсинга входных параметров
$conf{AUTH_EXPR}='Agent-Circuit-Id:0x([0-9a-f]{4})00([0-9a-f]{4}):VLAN,PORT_DEC';

Перезагружаем RADIUS

Включение абонента в биллинге

Заходим на абонента и переключаемся в вкладку IP/DHCP

1. выбираем сеть
2. переходим в секцию o82
   1. выбираем устройство
   2. выбираем порт
   3. заполняем VLAN (если VLAN заполнен в сети он автоматически подставляется)

Заводим гостевой пул 192.168.205.0/24

/ Настройка / Сервер доступа / IP POOLs

Прописываем редирект в конфигурационном файле config.pl

# Выдача гостевого пула с номером 10 и занесение абонентов в Mikrotik Address-List **_UNKNOWN**
$conf{DHCPHOSTS_GUEST_POOLS}='0:10:Session-Timeout=300,Mikrotik-Address-List=_UNKNOWN';
# Включение авторегистрации для сети 192.168.205.0/24
$conf{DV_IP_DISCOVERY}='24:192.168.205.0/24:PORTS,VID,NAS_ID,MAC;';
