Функционал получения печатных форм в системе построен на технологии использования шаблонов. Для работы с PDF шаблонами нужно должен быть установлен модуль PDF::API2. Шаблон печатной формы каждого объекта состоит из 2-х файлов:

• PDF –файл, непосредственно сам шаблон печатной формы
• DSC-файл, в котором указаны данные для корректного заполнения PDF –шаблона данными из системы.

В описательном файле перечислены переменные, которые должны быть выведены в шаблоне и формат вывода. Формат вывода включает в себя:

• Значение координат точки, с которой начинается вывод переменной;
• Тип шрифта, размер, цвет;

Для каждого объекта в системе реализован свой набор переменных, доступных для вывода на печать. В DSC-файле нет возможности задания переменной в формате математического выражения, вычисляющего значение этой переменной. В системе уже реализован стандартный набор шаблонов печатных форм, но у пользователей есть возможность загружать свои шаблоны. В системе реализованы 2 опции загрузки пользовательских шаблонов:

• Через веб-интерфейс
• Непосредственно в папку abills/Abills/templates

Если у пользователя возникает необходимость использования стандартного набора системных шаблонов, то ему достаточно удалить(переименовать) шаблоны, сохраненные в папке abills/Abills/templates. Используемые для отображения переменных, прописанных в DSC-файле, должны быть сохранены в папку abills/Abills/templates/fonts. Пользовательские шаблоны необходимо под названием в следующем формате НазваниеМодуля_название_шаблона Рассмотрим пошаговое создание шаблона:

Шаг1 Создайте шаблон документа с применением редактирования в MS Word.

Шаг2 Сконвертируйте шаблон в PDF . Именно этот PDF шаблон будет использоваться системой при формировании печатной формы документа, поэтому обратите внимание на корректное название файла. Наименование файла должны быть представлено в формате НазваниеМодуля_название_шаблона При создании DSC-файла –описания наибольшую трудность представляет определение координат точки начала вывода переменной. Подробное описание системы координат для PDF представлено в статье http://www.leadtools.com/help/leadtools/v175/dh/to/leadtools.topics.pdf~pdf.topics.pdfcoordinatesystem.html

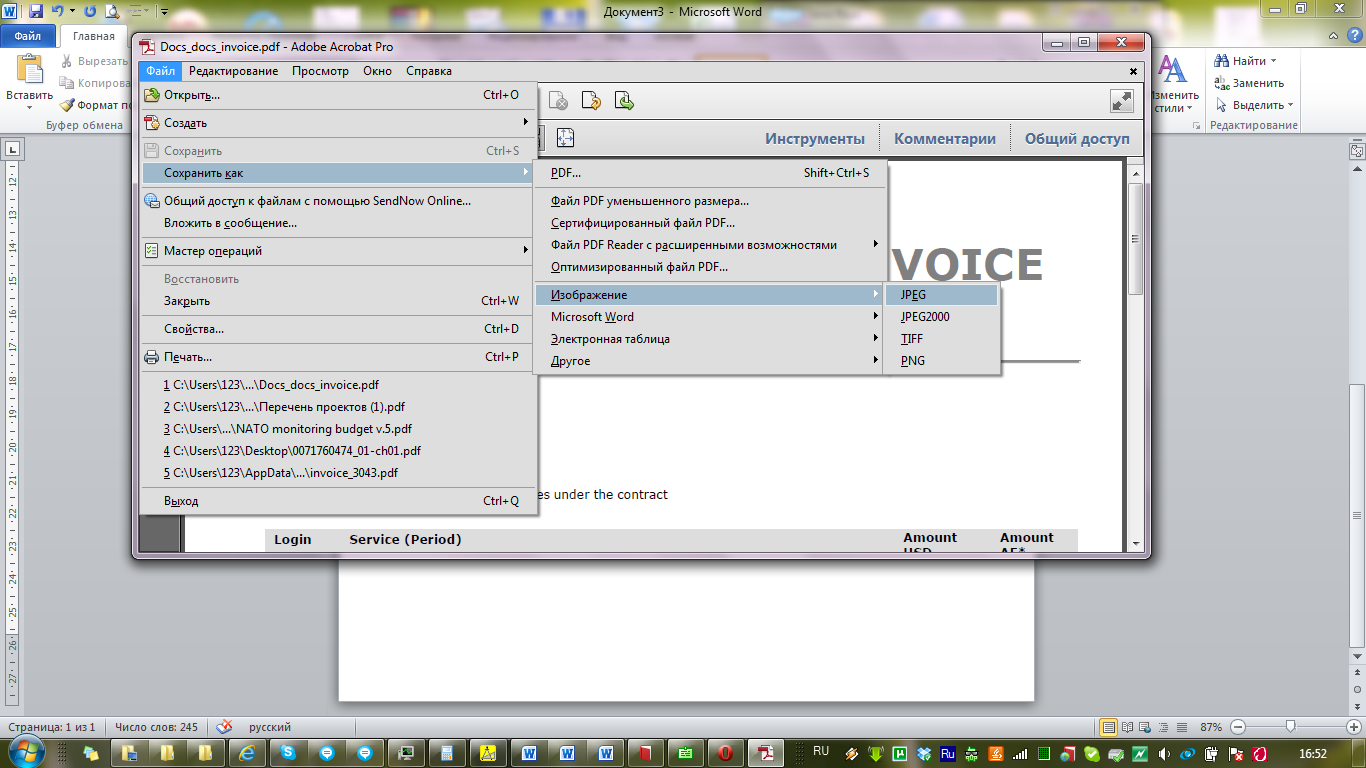

Шаг3 Сконвертируйте PDF шаблон в формат изображения

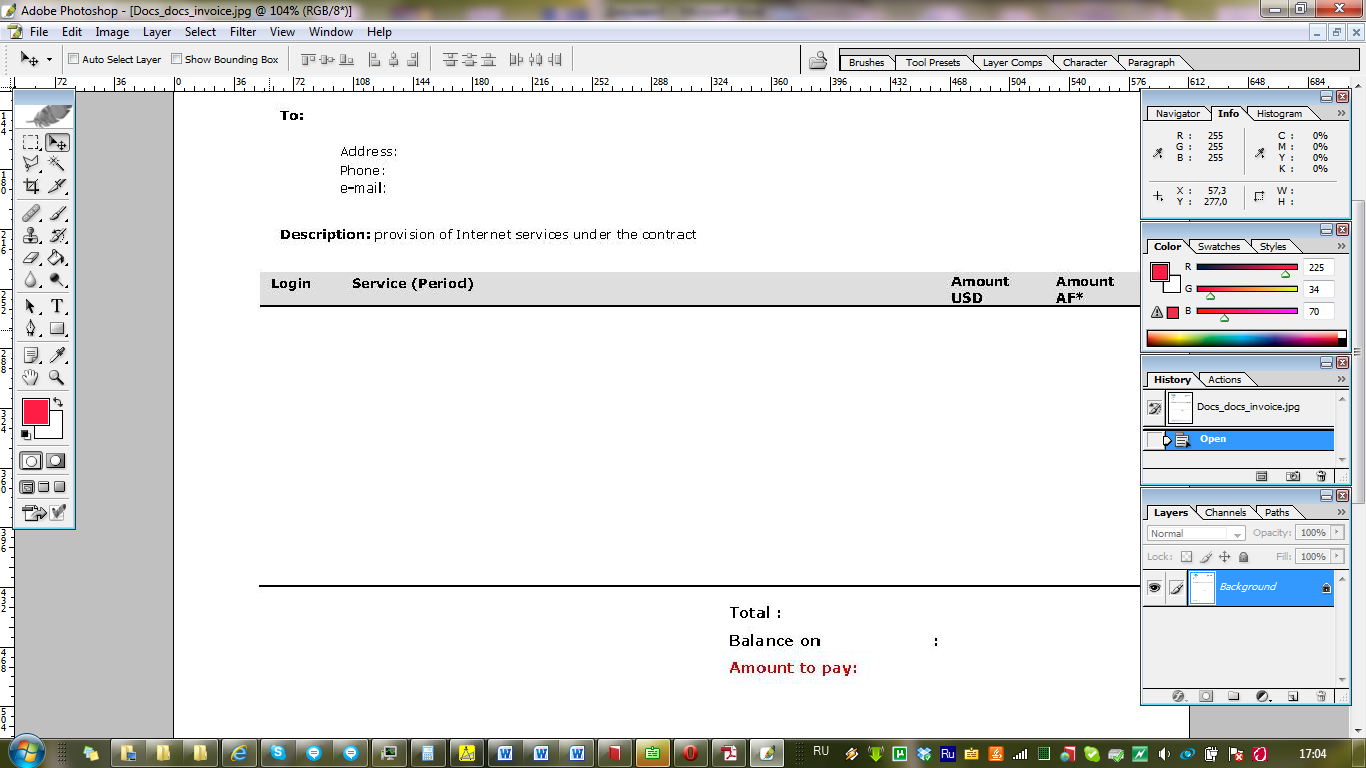

Шаг4 Откройте файл изображения в Adobe Photoshop

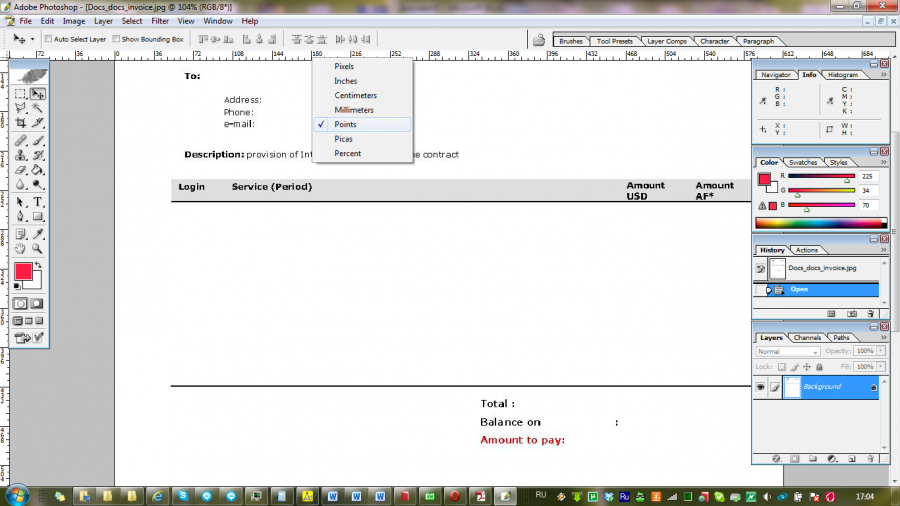

Шаг5 Настроить формат отображения линейки в points

Значение координат для записи в DSC файле :

• X = x
• Y = 792 – y (792 - координата верхнего правого угла PDF страницы формата A4)

Шаг 6 создание DSC файла

Шаг 7 Загрузка шаблона

Рассмотрим, как задать отображение даты:

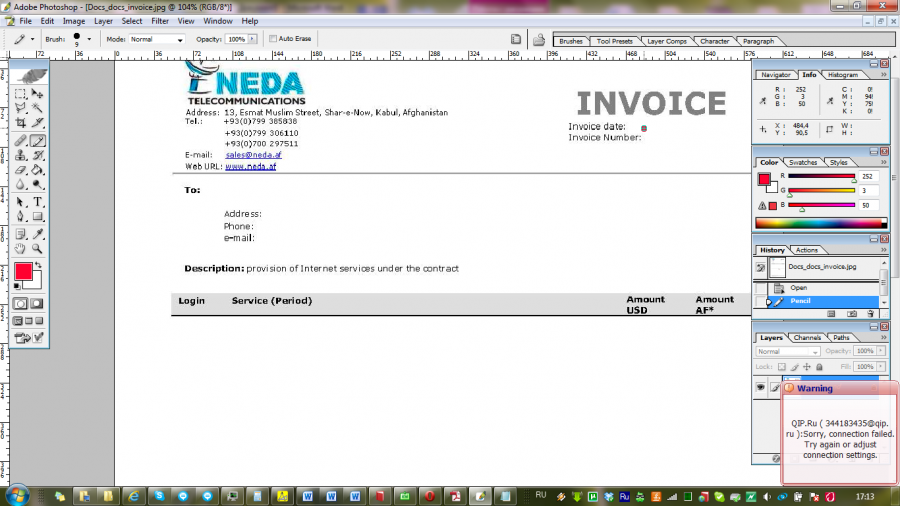

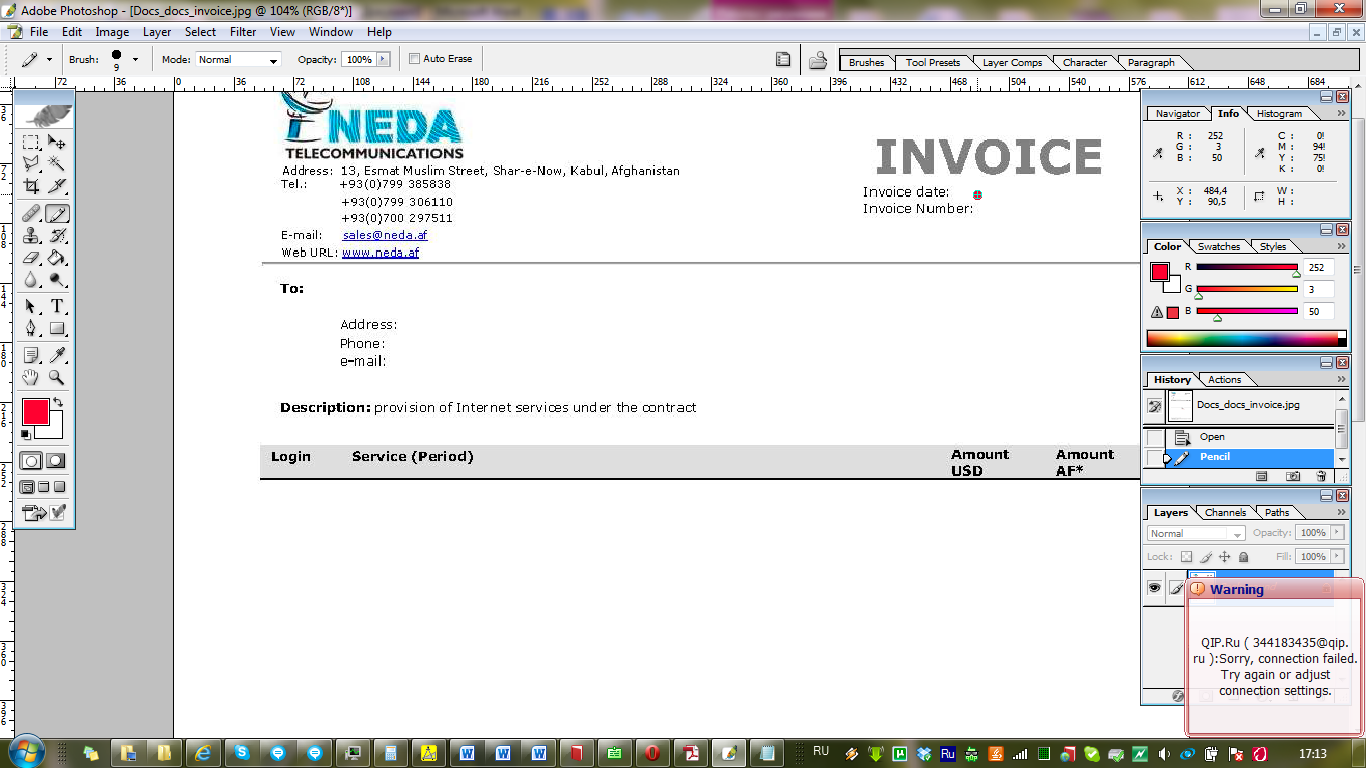

1) Выберем координаты точки для начала вывода даты инвойса

В системе координат PDF координаты точки будут следующими: X = 485; Y = 792 - 91 = 701

2) Зафиксируем этот параметр в DSC –файле DATE:Дата создания счета:russian:(x=485;y=701 font_size=9)

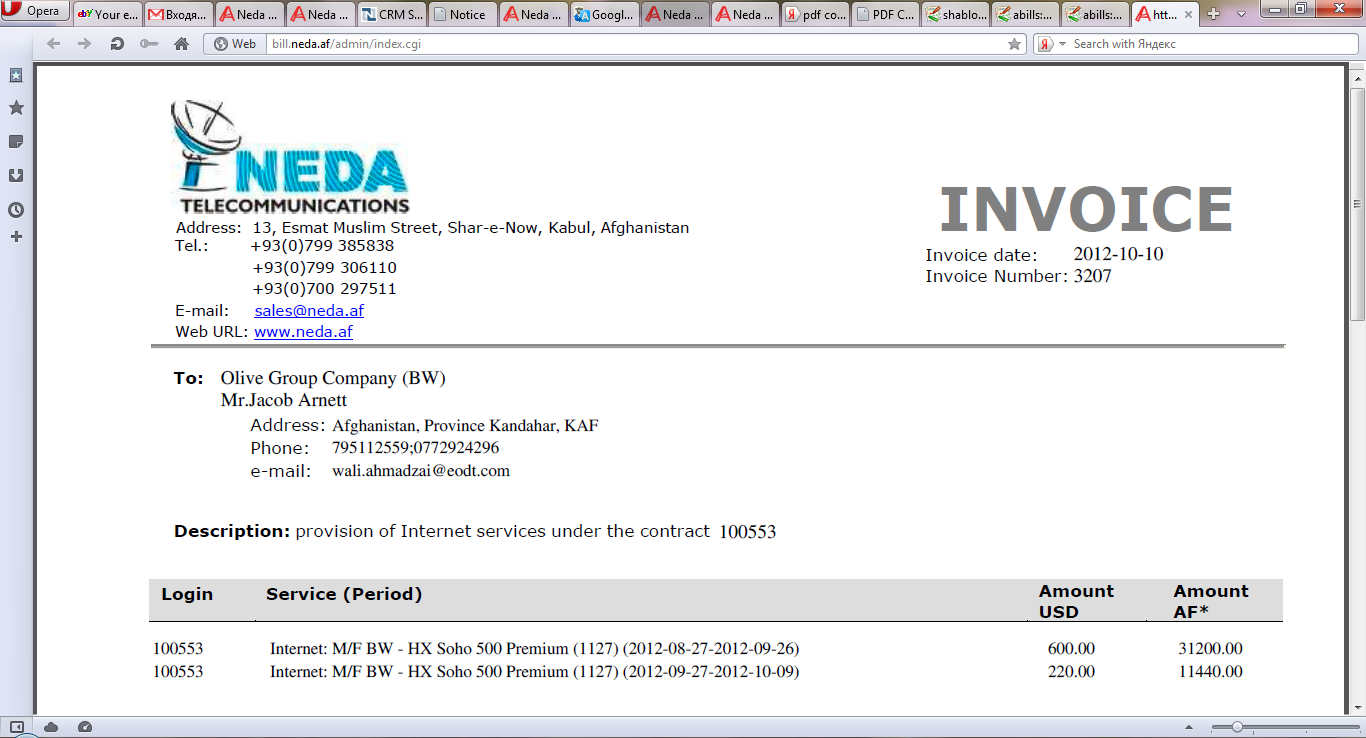

3) Обновим шаблоны и проверим
