Возможности
Поддержка авторизации и аккаунтинга
Поддержка нескольких сервисов тарифного плана
Пользовательский портал авторизации и управления акаунтом
Перенаправление должников на портал с уведомлением о израсходованном балансе
Турборежимы. Возможность индивидуального включения, отключения, блокировки
Фильтры негативного депозита с возможностью присвоение отдельного сервиса для пользователей с негативным депозитом
Авторизация на основе данных DHCP сервера для использования в многосегментных сетях когда MAK адрес недоступен для ISG

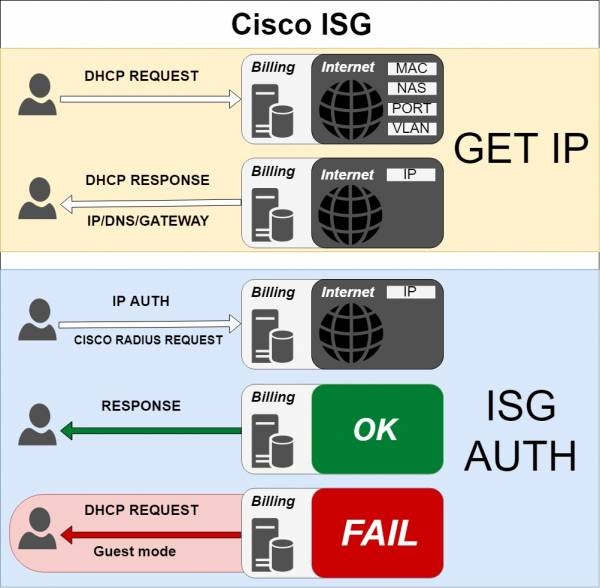

ISG Авторизация пользователя
При подключении пользователя к интернету - NAS (Cisco ISG) отправляет запрос на авторизацию к RADIUS, если RADIUS не находит идентификатор пользователя (IP или MAC), тогда пользователя перенаправляет на портал. Там он нажимает кнопку Авторизироваться, система через авторизатор ищет его идентификатор, если он не прописан в поле CID, прописывает его туда, и отправляет запрос авторизировать сессию на Cisco ISG. После получения запроса на повторную авторизацию Cisco ISG отправляет повторно запрос на RADIUS с идентификатором пользователя (IP или MAC) и RADIUS авторизирует его. Идентификатор пользователя прописывается в поле CID.
Если используется многосегментная сеть и Cisco ISG не может идентифицировать MAC клиента, а отправляет только IP, то, в таком случае, ABillS может автоматически определять и авторизировать пользователей по MAC адресу исходя из данных DHCP сервера.
После авторизации абонента Cisco ищет параметры сервиса абонента Cisco-Service-Info=«ATP_10_0_15» если данные о сервисе не найдены в кеше системы отправляется запрос на радиус с логинов в виде названия сервиса TP_10_0_15 (User-Name=TP_10_0_15). На данный запрос приходят параметры сервиса абонента.
Будьте внимательны при изменении параметров скорости в тарифном плане нужно почистить кеш сессий в Cisco, иначе будут присваиваться старые настройки сессий.
Классы трафика
При необходимости система может вести учёт и разделение трафика на разные классы Internet, UA-IX, город и т д.
Для включения данной возможности оператору следует завести классы трафика в биллинге.
При запросе сервиса для тарифного плана 10 и класса трафика 1 (UA-IX) с пропускной скоростью (640kbit/500kbit) RADIUS отправляет следующие параметры:
Cisco-Service-Info = QU;640000;80000;160000;D;500000;62500;125000;, cisco-avpair += ip:traffic-class=input access-group name ACL_IN_INTERNET_1 priority 200, cisco-avpair += ip:traffic-class=output access-group name ACL_OUT_INTERNET_1 priority 200, cisco-avpair += ip:traffic-class=out default drop, cisco-avpair += ip:traffic-class=in default drop, cisco-avpair += subscriber:accounting-list=BH_ACCNT_LIST_1
ACL_IN_INTERNET_1 - является аксеслистом с указанными сетями для данного класса трафика и с более низким приоритетом чем в глобального трафика.
BH_ACCNT_LIST_1 - является меткой аккаунтинга.
Авторегистрация абонента
При первом подключении абонента перенаправляет на «Пользовательский портал». Абонент заходит в личный кабинет.
При входе в личный кабинет система идентифицирует сессию абонента отправляет RADIUS CoA на сервер доступа. Если сессии найдена, абоненту предлагается зарегистрировать MAC для дальнейшего пользования услугой Internet, если сессия абонента не найдена - на коммутаторе система предупреждает об этом абонента.
Если сессия найдена абонент нажимает кнопку Активировать аккаунт.
С момента нажатия кнопки активируются сервисы абонента и система предоставляет ему доступ к интернету. Если абонент изменил MAC адрес, ему нужно по-новому пройти процедуру авторегистрации.
ISG Errors
Для более эффективной работы службы поддержки были внедрены следующие коды ошибок возникающих при работе клиента с пользовательским порталом.
ISG Errors | ||
---|---|---|
Код | Ошибка | Решение |
911 | Not exist user ID (MAC or IP) on Cisco ISG | Check IP/MAC on Cisco ISG NAS |
912 | DHCP Error. Can't find User IP in DHCP server | Check IP in: Monitoring→DHCP DHCP leases file leases2db.pl |
913 | Not registred IP Address. Can't find your NAS | Add user IP to NAS IP Pools |
914 | Negative Deposit | User have negative deposit and can't use service |
915 | Service Disabled | Service is disabled for user by Administrator |
916 | Account Disabled | Account is disabled for user by Administrator |
917 | Not Active Не активизирована услуга | Услуга не включена |
Ошибки включения сервиса
Service Activate Errors | ||
---|---|---|
100 | Unknow error | Unknow error Возможно Вы зашли в кабинет не с тем IP под которым подключился абонент |
101 | Turbo mode enable Error | Error in TURBO MODE activation process |
102 | User activation Error | System can't add user IP/MAC to CID field |
103 | IP Discovery mode failed. Unknown error | Can't add user IP to Dhcphosts |
104 | IP Discovery mode failed. Dublicate IP/MAC | Some of parameters Exists in Dhcphosts table |
106 | No responce from CoA server 'xxx.xxx.xxx.xxx' | Нет определения статуса сессии. Запрос управления CoA не проходит |
112 | DHCP $_ERROR MAC: $_NOT_EXIST IP: 'xxx.xxx.xxx.xxx' | Система не может определить MAC адрес абонента. Проверьте присутствует ли адрес в журнале /Мониторинг/ |
114 | $ERR_IP_ADDRESS_CONFLICT | Конфликт адресов. адрес прописан статически на другом абоненте |
118 | $_ERROR: Dublicate | Попытка добавить уже существующий адрес |
119 | $_ERROR: DHCP add hosts error | Другая ошибка добавления |
120 | $_ERROR: Can't find assign network IP: 'xxx.xxx.xxx.xxx' | Нельзя найти гостевую сеть для определения рабочей сети. Смотрите параметр $conf{INTERNET_IP_DISCOVERY} на предмет присутствия сети |
121 | Not active Не активизирован | MAC абонента не активизирован или отличается от активизированного в системе. Нужно переактивизировать MAC абонента |
Настройка Cisco
RADIUS Server | 10.0.0.1 |
---|---|
WEB server | 10.0.0.1 |
DHCP server | 10.0.0.1 |
aaa authentication ppp PPPoE group ISG-RADIUS aaa authorization network PPPoE group ISG-RADIUS aaa accounting network PPPoE start-stop group ISG-RADIUS aaa accounting delay-start all aaa accounting update periodic 1 ! aaa server radius dynamic-author client 10.0.0.1 server-key 7 131612111909102922372B3C port 3799 auth-type any ! bba-group pppoe PPPoE virtual-template 1 sessions per-mac limit 2 ! Сделано именно так, чтобы сессия пересоздавалась, не ожидая пока Циска убьет старую сессию sessions per-vlan limit 1000 sessions auto cleanup ! Client interface interface Port-channel1 description To-SW-Core no ip address pppoe enable group PPPoE ! interface Virtual-Template1 mtu 1492 ip unnumbered Loopback1 no ip proxy-arp ip nat inside ip verify unicast source reachable-via rx ip tcp adjust-mss 1452 no logging event link-status peer default ip address pool default keepalive 30 4 ppp mtu adaptive ppp authentication chap PPPoE ppp authorization PPPoE ppp accounting PPPoE ppp ipcp dns 8.8.8.8 ppp ipcp mask 255.255.255.255 ppp ipcp address unique ppp timeout idle 2592000
Настройка сервера доступа в системе ABillS
Файл настройки config.pl
$AUTH{cisco_isg} = 'Mac_auth2'; $ACCT{cisco_isg} = 'Acct2';
$conf{INTERNET_ISG}=1;
$conf{ISG_SERVICES}='NTURBO_SPEED1;NTURBO_SPEED1;ABILLING_ACCESS'; | Описание дополнительных сервисов авторизации. Первая буква сигнализирует запускать ли сервис при старте сессии (A) |
---|---|
$conf{ISG_ACCOUNTING_GROUP}='ISG-AUTH-1'; | Аккаунтинг группа. По умолчанию ISG-AUTH-1 |
$conf{INTERNET_ISG}=1; | При использовании Freeradius DHCP сессии для DHCP вести только в лизес мониторинге |
$conf{DHCP_LEASES_NAS}='NAS_ID'; | Список серверов которые используются для ведения dhcp leases. Данная опция указывается если для выдачи ISG IP используется ABillS Freeradius DHCP |
$conf{INTERNET_ISG_KILL_WITH_SID}=1; | Скидывать сессии используя RADIUS User-Name + Acct-Session-Id по умолчанию используется RADIUS User-Name + Framed-IP-Address |
Настройка cервера доступа через меню Настройка>Сервер доступа
IP: | IP адрес маршрутизатора |
---|---|
Название: | Название |
Тип: | указать тип: cisco_isg |
Управление
IP:PORT: | адрес и порт для отправки RADIUS CoA команд. (По умолчанию 1700) |
---|---|
Пароль: | пароль для отправки RADIUS CoA команд |
Проверяем состояние сессии на роутере:
sh sss session
Получаем:
Current Subscriber Information: Total sessions 1 Uniq ID Interface State Service Identifier Up-time 179 IP authen Local Term 123.123.244.194 00:16:27
Более детальная информация о трафике:
sh sss session detail
Получаем:
Session inbound features: Feature: Prepaid Idle Timeout Timeout configuration: 120 (seconds) Feature: Prepaid Volume Monitor Threshold:999999 - Quota:1000000 Usage(since last update):161828 - Total:161828 Current states: Start Session outbound features: Feature: Prepaid Idle Timeout Timeout configuration: 120 (seconds) Feature: Prepaid Volume Monitor Threshold:999999 - Quota:1000000 Usage(since last update):161828 - Total:161828 Current states: Start Configuration sources associated with this session: Service: PREPAID_INTERNET, Active Time = 00:16:39
cle sss session all
sh redirect translations
ABillS Console
Удобный интерфейс отслеживания и мониторинг сессий абонентов непосредственно на Cisco

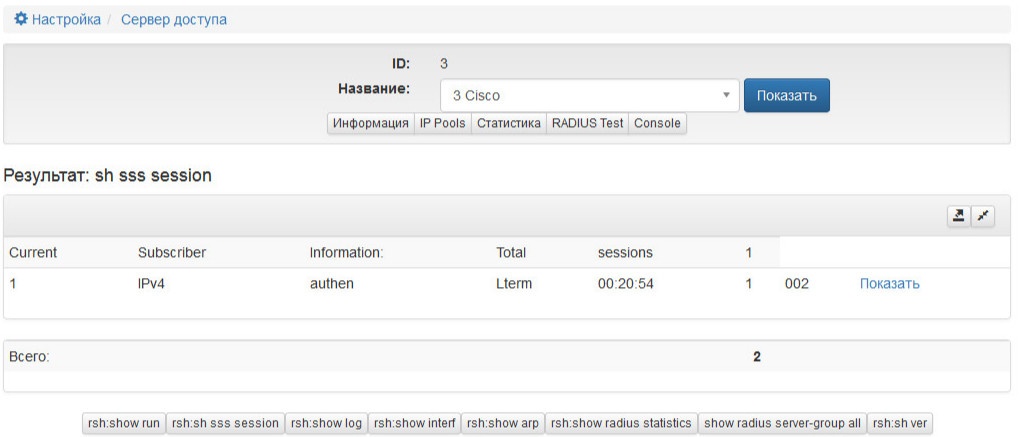

Меню Настройка>Сервер доступа>Активные сессии

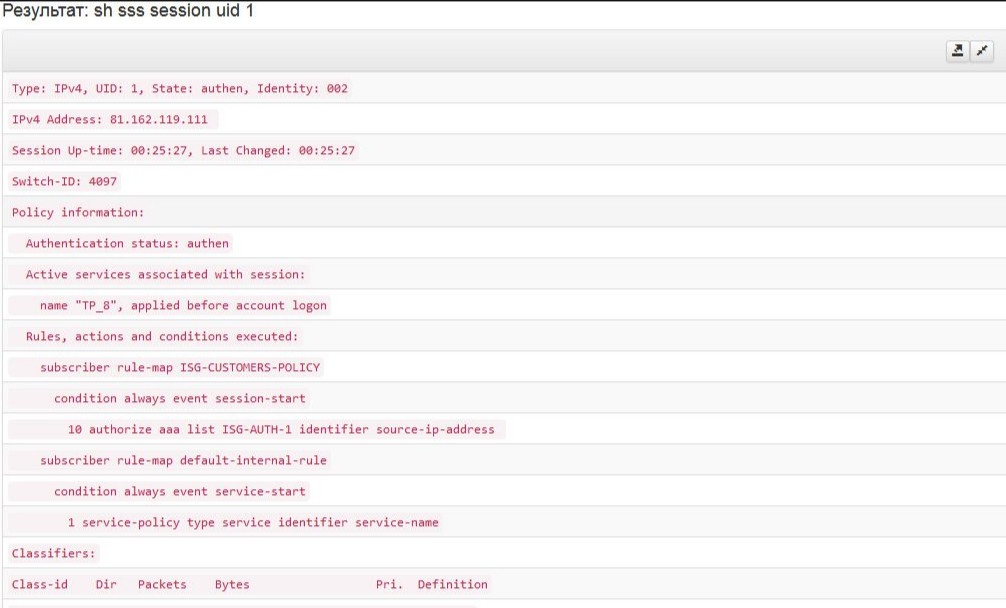

Информация по сессии:
Также доступны команды
Проверки лога
Просмотр версии маршрутизатора
Просмотр конфигурации
Информация по интерфейсах
Для получения информации используется rsh протокол. Для использования нужно rsh доступ на Cisco для пользователя abills_admin (под которым работает веб сервер).
ip rcmd rsh-enable no ip rcmd domain-lookup ip rcmd remote-host abills_admin 10.88.88.1 root enable 15 username abills_admin privilege 15 nopassword #Также возможно нужно будет добавить telnet line vty 0 4 transport input telnet ssh transport output ssh
Тестирование
rsh -l abills_admin 10.88.88.10 "show run"
RADIUS Debug
10.0.0.2 адрес CISCO ISG
10.11.11.1 адрес клиента
Пример гостевого доступа абонента
rad_recv: Access-Request packet from host 10.0.0.2 port 1645, id=178, length=121 User-Name = "10.11.11.1" User-Password = "ISG" NAS-Port-Type = Virtual Cisco-NAS-Port = "0/0/1/40" NAS-Port = 0 NAS-Port-Id = "0/0/1/40" Service-Type = Outbound-User NAS-IP-Address = 10.0.0.2 Acct-Session-Id = "3ED4EBBB00057216"
Sending Access-Reject of id 178 to 10.0.0.2 port 1645 Reply-Message = "User Not Exist '169.254.6.231' /0"
rad_recv: Access-Request packet from host 10.0.0.2 port 1645, id=179, length=119 User-Name = "SERVICE_L4R" User-Password = "cisco" NAS-Port-Type = Virtual Cisco-NAS-Port = "0/0/1/40" NAS-Port = 0 NAS-Port-Id = "0/0/1/40" Service-Type = Outbound-User NAS-IP-Address = 10.0.0.2 Acct-Session-Id = "3ED4EBBB00057216"
Sending Access-Accept of id 179 to 10.0.0.2 port 1645 Cisco-AVPair += "ip:l4redirect=redirect list 197 to group REDIRECT_NOPAY" Cisco-AVPair += "traffic-class=input access-group 198" Cisco-AVPair += "traffic-class=output access-group 198" Cisco-AVPair += "ip:traffic-class=out default drop" Cisco-AVPair += "ip:traffic-class=in default drop" Idle-Timeout = 600
Пример PPPoE авторизации
rad_recv: Access-Request packet from host 10.0.0.2 port 1645, id=1179, length=119 Framed-Protocol = PPP User-Name = "n9351779" CHAP-Password = 0x013d75d54fca0f2f4f189a03a1816b77bf NAS-Port-Type = PPPoEoVLAN NAS-Port = 0 NAS-Port-Id = "0/1/1/939" Cisco-AVPair = "client-mac-address=0019.dbc7.d1cb" Service-Type = Framed-User NAS-IP-Address = 10.0.0.2 Acct-Session-Id = "00D24ADF" NAS-Identifier = "91.223.105.1" Event-Timestamp = "Aug 7 2015 06:22:57 MSK"
Sending Access-Accept of id 179 to 10.0.0.2 port 1645 Cisco-Control-Info = QV1000000 Service-Type = Outbound-User Idle-Timeout = 120 Cisco-Account-Info = NTP_10_0_48 Cisco-Account-Info = ATP_10_0_48 Cisco-Account-Info = ABILLING_ACCESS User-Name = n9351779 Cisco-Service-Info = ATP_10_0_48
Абоненту включается услуга тарифного плана с ID TP_10_0_48 (TP_[ID тарифного плана (tp_id)]-[клас трафика]-[номер временного интервала]).
rad_recv: Access-Request packet from host 10.0.0.2 port 1645, id=1279, length=119 User-Name = TP_10_0_48 NAS-IP-Address = 10.0.0.2
Sending Access-Accept of id 179 to 10.0.0.2 port 1645 Cisco-Service-Info = QU;1024000;128000;256000;D;1024000;128000;256000; Cisco-AVPair = ip:traffic-class=in access-group 196 priority 6 Cisco-AVPair = ip:traffic-class=out access-group 196 priority 6 Cisco-AVPair = ip:traffic-class=out default drop Cisco-AVPair = ip:traffic-class=in default drop Cisco-AVPair = subscriber:accounting-list=ISG-AUTH-1 Acct-Interim-Interval = 86000
Дополнительно
Очистка кеша сервисов
ipconfig /release
