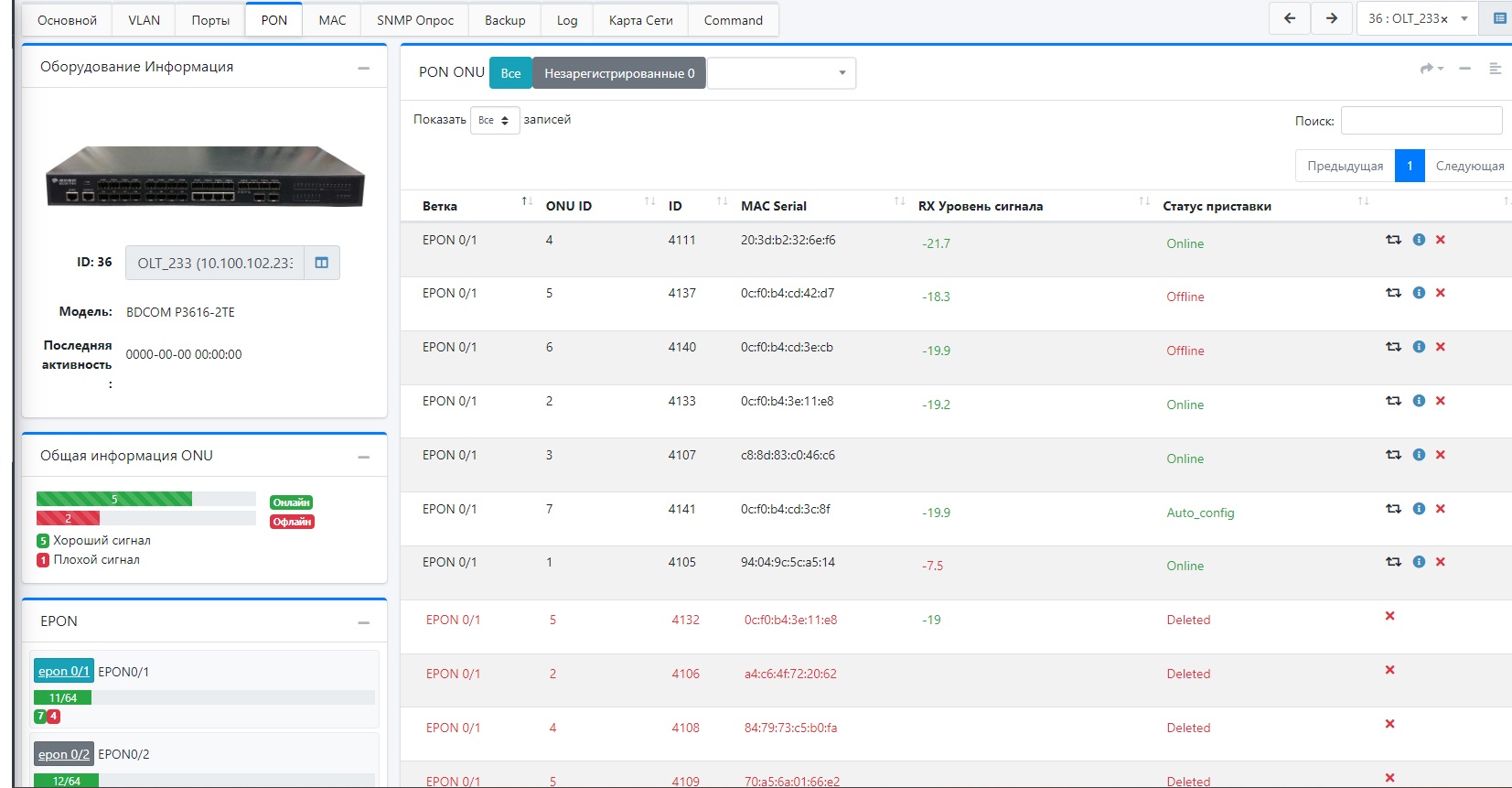

Здесь отображается краткая информация про оборудования, порты и ONU. Отдельно выведены порты по типам EPON и GPON
Кнопка "Незарегистрированные" - отображает количество незарегистрированных ONU, позволяет перейти на список незарегистрированных.
После кнопки "Незарегистрированные" список статусов ONU.
Общая информация ONU показывает статусы оборудования (Online и Offline) и качество сигналов
Ниже (EPON и GPON) графически показано количество задействованных портов и сколько на каждом порту оборудования онлайн/офлайн
Максимальное количество портов: EPON - 64, GEPON - 128.
Описание полей:
| Адрес | Адрес абонента (если к ONU привязан абонент) |
| Ветка | Ветка |
| Комментарии | Комментарии абонента (если к ONU привязан абонент) |
| Обновлено | Время последнего обновления данных по этой ONU |
| Расстояние | Расстояние до ONU. В отличие от прочих полей, получается по SNMP каждый раз при загрузке страницы |
| Ссылка на внешнюю систему | Ссылка на внешнюю систему учёта |
| ФИО | ФИО абонента (если к ONU привязан абонент) |
| Логин | Логин абонента (если к ONU привязан абонент) |
| MAC за ONU | MAC-адреса за ONU (например, MAC-адрес роутера абонента). |
| MAC_SERIAL | MAC-адрес или серийный номер ONU |
| OLT RX Уровень сигнала | OLT RX Уровень сигнала |
| RX Уровень сигнала | RX Уровень сигнала (Receive Level Signal) |
| TX Уровень сигнала | TX Уровень сигнала (Transmission Level Signal) |
| Описание (биллинг) | Описание ONU, хранимое в биллинге |
| ONU Комментарии | Описание ONU, полученное с OLT |
| DHCP Порты | Это значение может использоваться при Option 82 авторизации абонента |
| ONU_ID | ID ONU на ветке |
| SNMP ID | SNMP ID этой ONU |
| Статус приставки | Статус ONU. Описание статусов: Статусы ONU |
| Трафик | Трафик на ONU |
| Пользователь MAC | MAC (CID) абонента (если к ONU привязан абонент) |
| Native VLAN Statics | VLAN, настроенный на этой ветке |
| Тарифный план | Название тарифного плана интернет абонента |
RX уровень сигнала ONU/OLT:
| Красный | Уровень сигнал выходит за норму (> -8 или < -30) |
|---|---|
| Желтый | Переходной уровень сигнала (> -10 или < -27) |
| Зеленый | Нормальный уровень сигнала (если не попадает ни в одно из условий красного и желтого сигнала) |
Можно задать свои уровни красного и желтого сигнала в конфигурационном файле. Даная настройка также влияет на отображения уровня сигнала для модуля
Dom (Настройка>Журнал Адресов>Улицы / Дома) и Отчеты по оборудованию
Уровни сигнала для ONU
$conf{PON_LEVELS_ALERT} = {
'BAD' => { 'MIN' => -30, 'MAX' => -8 },
'WORTH' => { 'MIN' => -27, 'MAX' => -10 },
};
Уровни сигнала для OLT:
$conf{OLT_RX_LEVELS_ALERT} = {
'BAD' => { 'MIN' => -30, 'MAX' => -8 },
'WORTH' => { 'MIN' => -27, 'MAX' => -10 },
};
