Используется для отображения всех схем коммутаций в одном месте.
Меню: Настройка> Cablecat> Большая схема коммутации
Добавление схемы коммутации

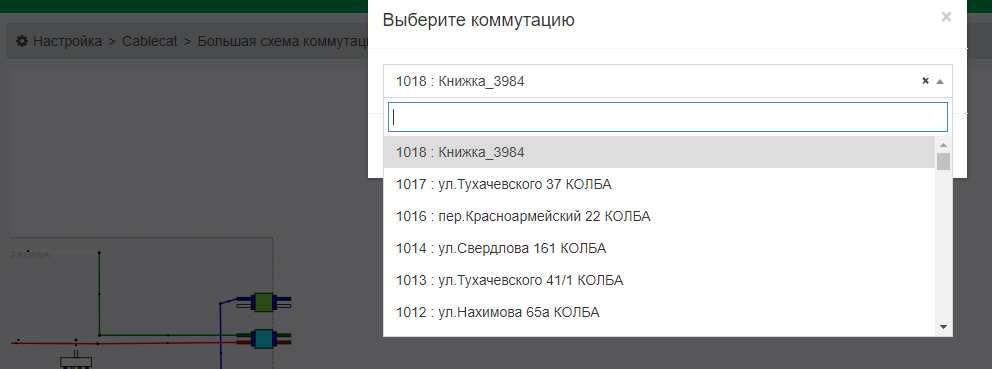

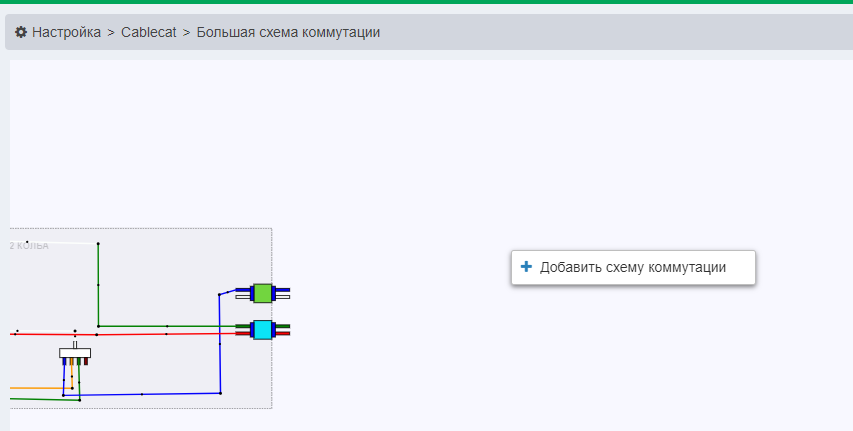

Для добавления новой схемы нужно на свободном месте правую кнопку (Изображение 1) и выбрать нужную схему (Изображение 2)
Перемещения по общей схеме
Для перемещения нужно зажать левую кнопку мыши и передвинуть в нужную сторону.
Для увеличения или уменьшения используется колесико мыши.
Перемещение объектов
Для перемещения нужного объекта нужно зажать левую кнопку мыши и переместить в нужное место.
Для перемещения схемы используется тоже самое действие.

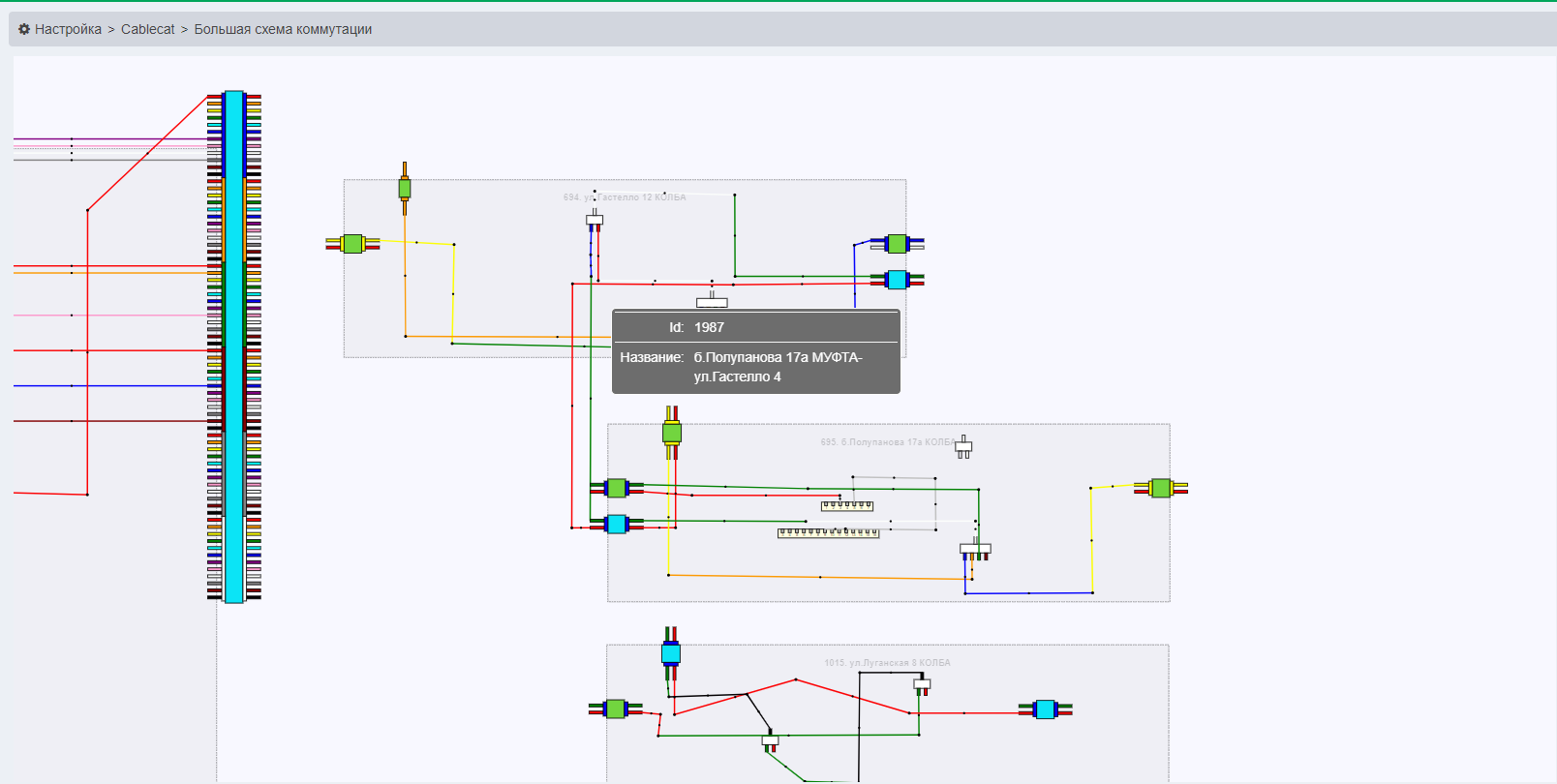

Пример:
Удаление коммутации

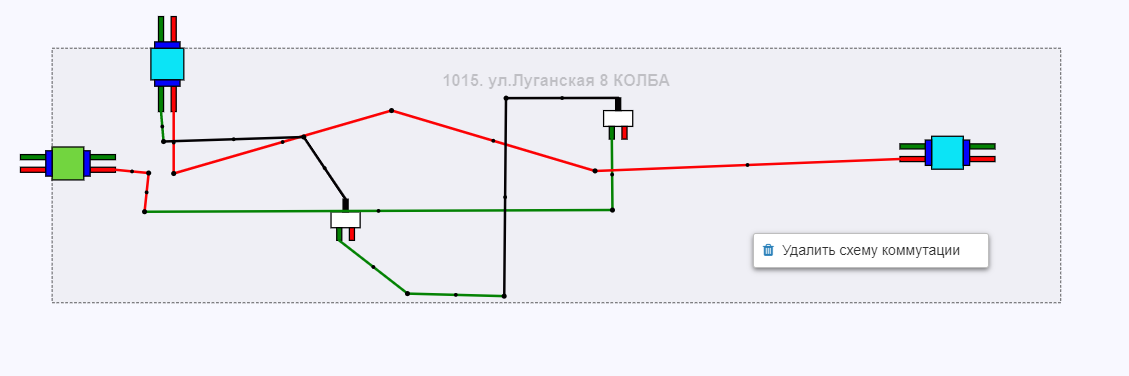

Для удаления коммутации нужно нажать правую кнопку мыши на нужную и выбрать "Удалить коммутацию"
