Учёт нескольких классов трафика

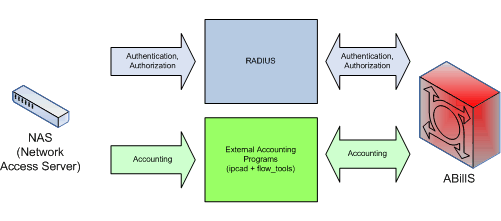

Данная схема предусматривает учёт разных классов трафика: интернет, пиринговый, локальная сеть провайдера.

Настройка сервера доступа

Настройка Mikrotik для подсчета трафика

Нам нужно настроить Микротик чтоб он слушал и отправлял flow пакеты на биллинг сервер для их последующей обработки с помощью колектора (flow-tools).

В консоли Микротика :

/ip traffic-flow set enabled=yes
/ip traffic-flow target add dst-address=10.0.0.10 port=9996 version=5
/ip traffic-flow set interfaces=ether3 active-flow-timeout=30m inactive-flow-timeout=15s cache-entries=4k enabled=yes ;

в данном случае нам интересны 2 параметра :

ether3интерфейс на котором слушать
10.0.0.10адрес сервера обработки flow пакетов (Сервер биллинга)


Конфигурация параметров сервера доступа (Mikrotik) в веб интерфейсе администратора

Перейти в меню Настройка>Сервер доступа и завести новый сервер доступа.


IDНомер сервера доступа
IPIP адрес
Название:Название
Radius NAS-Identifier:Дополнительный идентификатор сервера доступа. Использовать только в случае если на одно IP адресе используется несколько серверов доступа
Описание:Описание
Тип:Тип
ExternalAccounting:Указывает что данные для аккаунтинга берутся не с RADIUS сервера, а с внешнего источника. Обязательно включаем опцию!
Alive (sec.):Период между RADIUS Alive пакетами. Используется для проверки активности абонента. Если на протяжении 3 ALive пакетов от сервера доступа не было никаких данных система завершает сесию
Отключено:
:Управление:
IP:PORT:IP и порт для управления сервером доступа
Пользователь:Пользователь для управления
Пароль:Пароль для управления

Конфигурация тарифных планов

Перейти в  меню Настройка>Интернет+>Тарифные планы для создания тарифного плана.

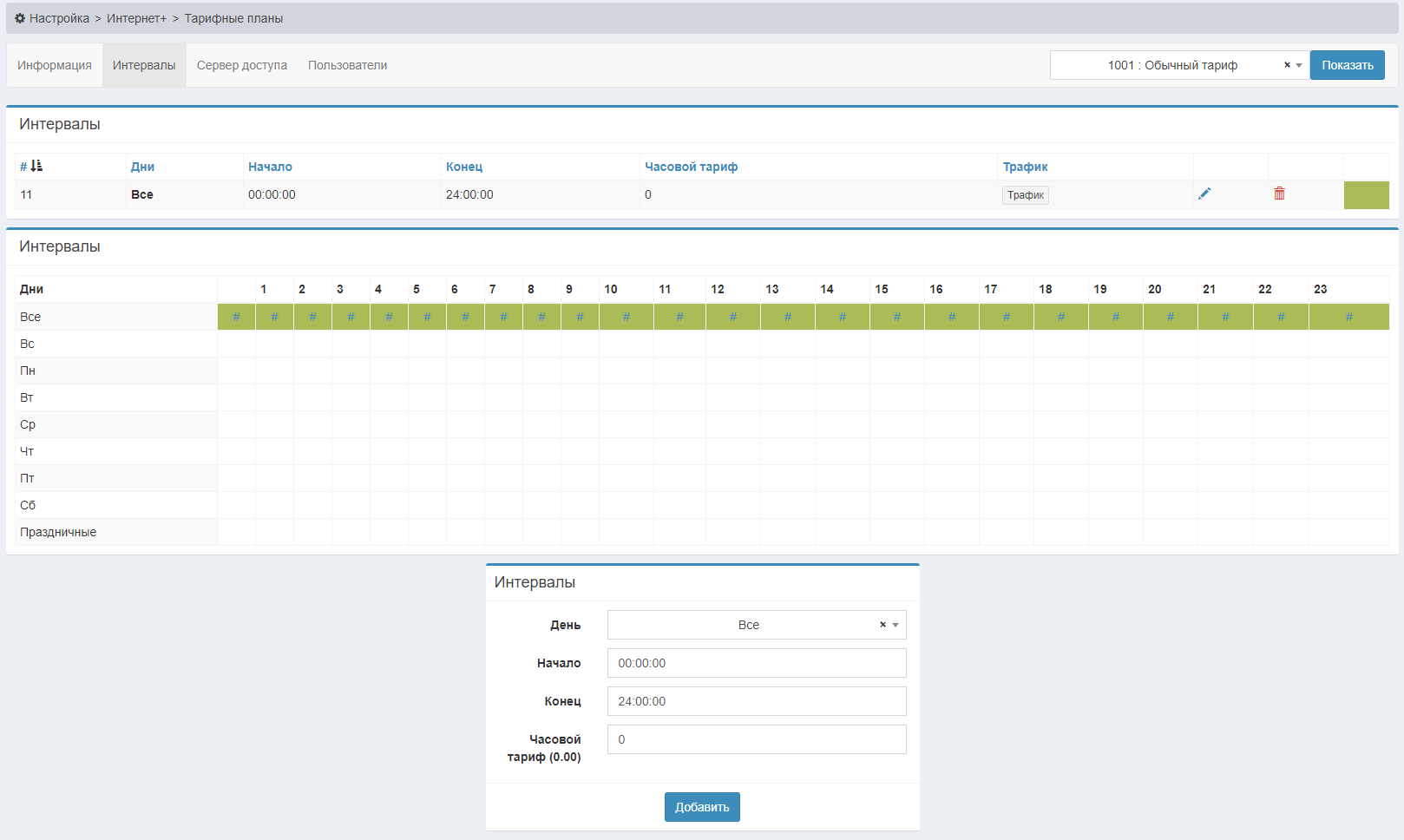

После создания тарифного плана переходим в Интервалы и создаём временной интервал работы.

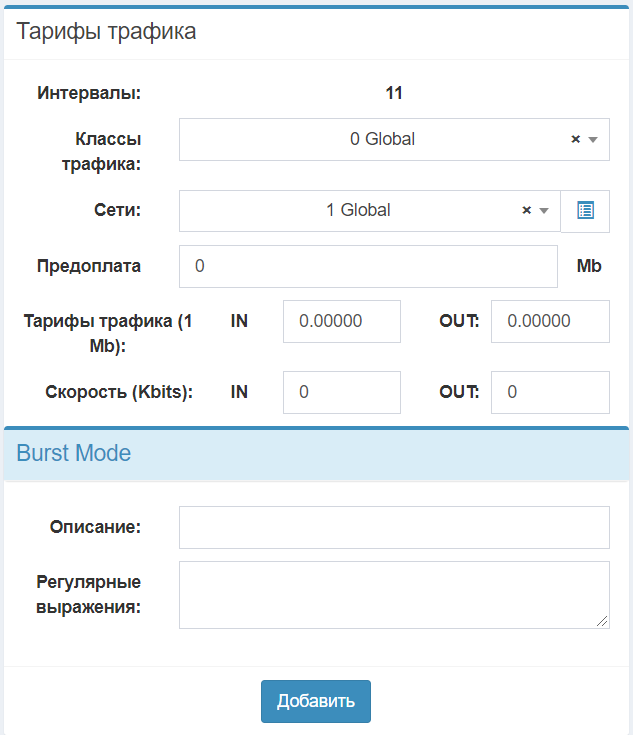

После создания работы во временном интервале заводим класс трафика

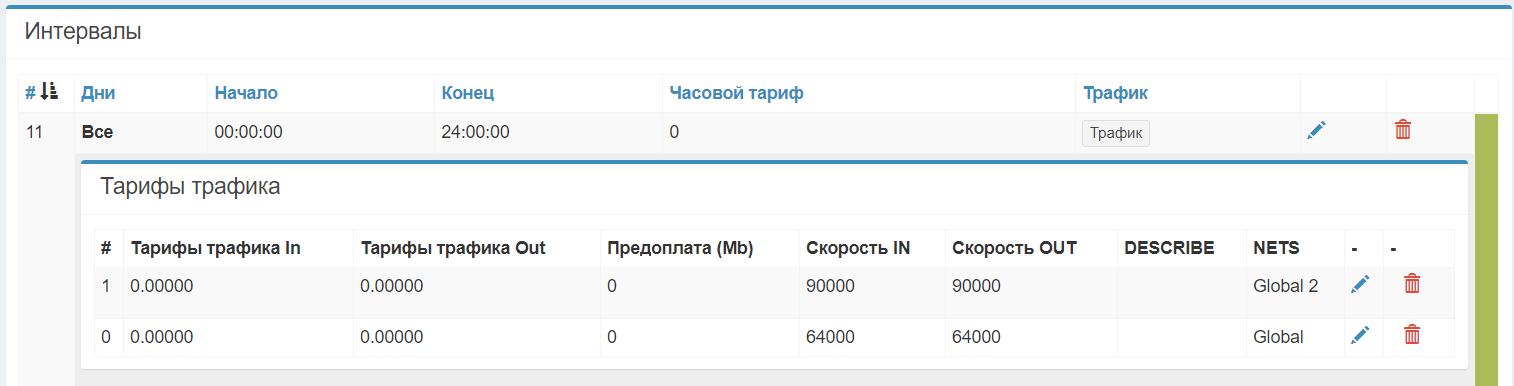

После успешной конфигурации все должно выглядеть так


Подключение модуля трафик анализатора

cd /usr/abills/libexec/
ln -s ../Abills/modules/Ipn/trafdstats trafdstats
ln -s ../Abills/modules/Ipn/traffic2sql traffic2sql

Создать таблицы в базе

mysql -D abills < db/Ipn.sql

abills/libexec/config.pl


flow-tools

http://www.splintered.net/sw/flow-tools/
Пакет утилит для работы с NetFlow потокамиотправляемыми маршрутизаторами Cisco или Juniper.

 cd /usr/ports/net-mgmt/flow-tools
 make
make install

Запускаем

flow-capture -S 5 -n 287 -N 0  -d 5 -w /usr/abills/var/log/ipn/  0/0/9996

Автоматический старт при загрузке в FreeBSD:

chown flowtools /usr/abills/var/log/ipn/

/etc/rc.conf

flow_capture_enable="YES"
flow_capture_datadir="/usr/abills/var/log/ipn/"
flow_capture_port="9996"
flow_capture_flags="-S 5 -n 287 -N 0 -d 5"

Запуск скрипта обработки статистики /etc/crontab

*/5 * * * * root /usr/abills/libexec/traffic2sql 8 flowdir=/usr/abills/var/log/ipn/


Здесь 8 - NAS_ID сервера доступа с которого учитываем трафик
