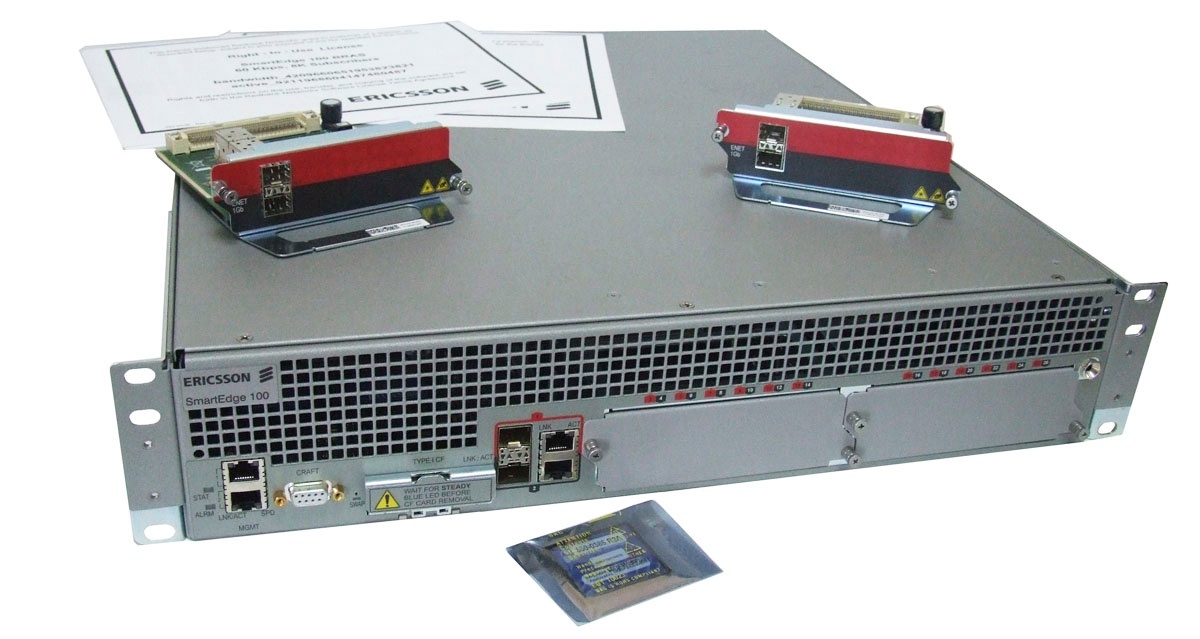

Ericsson (Redback) SmartEdge

(SE100/SE1000)

Возможности

  • PPPoE

  • IPoE

  • Авторизация по логину паролю (PPPoE)

  • Авторизация по MAC (IPoE)

  • Авторизация по MAC коммутатора и порту (IPoE)

  • Лимит скорости

  • Классы трафика ( UA-IX ) пока в работе

  • Radius CoA/PoD

  • Перенаправление должников в личный кабинет

  • Отдельный профайл для каждой ошибки атворизации

Ericsson (Redback) SmartEdge конфигурация IPOE

Current configuration:

aaa global authentication subscriber radius context local
aaa global accounting subscriber radius context local

service multiple-contexts

service inter-context routing

software license
subscriber active 8000 encrypted 1 $1$ffmEStpA$8POhnM9E8SFdL/OefM/o01
subscriber bandwidth 60 encrypted 1 $1$EPfBcMtz$AQxP5H.nXgaSVMbeAu98h0

flow admission-control profile Torrents-Must-Die
max-flows-per-circuit 200
sustained-creation-rate 30
burst-creation-rate 20

context local

no ip domain-lookup

interface CLIENTS-IPoE multibind
ip address 46.xxx.yy.1/20
dhcp server interface
ip arp proxy-arp
ip pool 46.xxx.yy.0/20

interface CLIENTS-PPPoE-Static multibind
ip address 91.xxx.yy.65/26
ip arp proxy-arp
ip pool 91.xxx.yy.64/26

interface manag
ip address 172.31.254.11/24

interface uplink
ip address 91.xxx.yy.60/29
ip source-address radius

no logging console

router ospf 1
fast-convergence
router-id 91.xxx.yy.60
log-neighbor-up-down
area 0.0.0.0
interface uplink
ignore-mtu
authentication md5 ericsson
redistribute connected
redistribute subscriber

policy access-list CLIENTS_IN
seq 5 permit ip any dscp eq cs7 class NET_2
seq 10 permit ip any any class NET_1

policy access-list CLIENTS_OUT
seq 10 permit ip any dscp eq cs7 class NET_2
seq 20 permit ip any any class NET_1

policy access-list HTTP-REDIRECT
seq 10 permit tcp any host 91.xxx.yy.34 eq www class cls-NORMAL
seq 15 permit tcp any host 91.xxx.yy.18 eq www class cls-NORMAL
seq 35 permit udp any host 91.xxx.yy.34 eq domain class cls-NORMAL
seq 40 permit tcp any any eq www class cls-REDIRECT
seq 50 permit ip any any class cls-DROP

key-chain ericsson key-id 1
key-string encrypted D00F41665730B8636D0FC2AA0BE83874

router bgp 65500
address-family ipv4 unicast
redistribute connected
redistribute static
neighbor 10.1.1.1 internal
next-hop-self
address-family ipv4 unicast
neighbor 10.1.1.2 internal
next-hop-self
address-family ipv4 unicast

ppp keepalive check-interval seconds 60

http-redirect profile NOAUTH
url "http://xxx.yyy.ua/negdep/"

enable encrypted 1 $1$........$QGAG.JLStO0QDDgK.0BO./
enable authentication local

aaa authentication administrator local
aaa authentication subscriber radius
aaa accounting subscriber radius
aaa accounting reauthorization subscriber radius
aaa update subscriber 15
aaa accounting event dhcp
aaa reauthorization bulk radius
radius accounting server 91.xxx.yy.20 encrypted-key D20FD1D1E8AC0155
radius coa server 91.xxx.yy.20 encrypted-key D20FD1D1E8AC0155 port 1700

administrator root encrypted 1 $1$........$QGAG.JLStO0QDDgK.0BO./
privilege max 15

radius server 91.xxx.yy.20 encrypted-key D20FD1D1E8AC0155
radius attribute nas-ip-address interface uplink
radius algorithm round-robin
radius accounting algorithm first
radius strip-domain
radius attribute nas-port format session-info
radius deadtime 2
radius attribute acct-status-type RFC

subscriber default
qos policy policing rate-default-in
qos policy metering rate-default-out
dhcp max-addrs 1
dns primary 91.xxx.yy.34
dns secondary 8.8.8.8
subscriber profile base-unlimited
qos policy policing qos-default-in
qos policy metering qos-default-out

ip route 0.0.0.0/0 91.xxx.yy.62
no service telnet server

ntp-mode

server 192.168.1.4 version 3
slowsync

dhcp server policy
option subnet-mask 255.255.240.0
option router 46.xxx.yy.1
default-lease-time 300
subnet 46.xxx.yy.0/20

End Context
logging tdm console
logging active
logging standby short

load balancing hash key config

service load-balance ip layer-3

forward policy HTTP-REDIRECT
access-group HTTP-REDIRECT local
class cls-NORMAL
class cls-REDIRECT
redirect destination local
class cls-DROP
drop

qos policy qos-default-in policing
access-group CLIENTS_IN local
class NET_1
rate 512 burst 64000
class NET_2
rate 512 burst 64000

qos policy qos-default-out metering
access-group CLIENTS_OUT local
class NET_1
rate 512 burst 64000
class NET_2
rate 512 burst 64000

qos policy rate-default-in policing
rate 512 burst 64000
rate-calculation exclude layer-2-overhead

qos policy rate-default-out metering
rate 512 burst 64000
rate-calculation exclude layer-2-overhead

link-group CLIENTS access economical
encapsulation dot1q
qos pwfq scheduling physical-port
dot1q pvc on-demand 200 through 300 encapsulation pppoe
bind authentication pap chap context local maximum 3000
dot1q pvc 1100
service clips dhcp context local
dot1q pvc 1101
service clips dhcp context local
dot1q pvc 1102
service clips dhcp context local
dot1q pvc 1103
service clips dhcp context local
maximum-links 3
minimum-links 1
lacp active

link-group LACP dot1q
dot1q pvc 5
bind interface uplink local
lacp active

snmp server
snmp view Inet-View internet included
snmp view Inet-View interfaces included
snmp view Inet-View ifMIB included
snmp community xxxxxx view Inet-View

system clock timezone ua 2 0 local

http-redirect server
port 80

port ethernet 1/1
XCRP management port on slot 1
no shutdown
bind interface manag local

card carrier 2
mic 1 ge-2-port
mic 2 ge-2-port

port ethernet 2/1
no shutdown
encapsulation dot1q
link-group LACP

port ethernet 2/2
no shutdown
encapsulation dot1q
link-group LACP

port ethernet 2/3
no shutdown
encapsulation dot1q
link-group LACP

port ethernet 2/4
no shutdown
encapsulation dot1q
link-group CLIENTS

port ethernet 2/15
no shutdown
encapsulation dot1q
link-group CLIENTS

port ethernet 2/16
no shutdown
encapsulation dot1q
link-group CLIENTS

ssh server rate-drop 50
ssh server start-drop 5
system hostname XXX
timeout session idle 30

no service console-break
service crash-dump-dram
no service auto-system-recovery

pppoe services marked-domains
pppoe service-name accept-all
pppoe tag ac-name RET
pppoe always-send-padt

end

Ericsson (Redback) SmartEdge конфигурация PPPOE

ВАЖНО! : не указывайте в редбеке ip-pool , оставьте ето радиусу/биллингу
Current configuration:
!
!  Configuration last changed by user 'asm' at Fri Jun 27 18:53:36 2014
!
!
!
aaa global authentication subscriber radius context local
aaa global accounting subscriber radius context local
!
!
service multiple-contexts
!
service inter-context routing
!
!
!
software license
subscriber active 8000 encrypted 1 $1$At9INKqN$QbljtsCZ4y/UzGRnO8Drn/
subscriber bandwidth 60 encrypted 1 $1$QVLwZSCv$6ez5Wl9.0NQBpJDSDyOQj.
nat enhanced encrypted 1 $1$IC.7Dv0E$NlMdYJmTqf2Q/TSzTsNpR1
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
context local
!
no ip domain-lookup
!
interface mgmt loopback
 ip source-address radius
!
interface pppoe_net multibind
ip address 172.xx.yy.1/24
!
interface uplink
ip address 195.xx.yyy.6/29
logging console
!
enable encrypted 1 $1$A6NpddsM$hgYwysvVvU.IxtoVfy.FQ1
!
aaa authentication administrator local
aaa authentication subscriber radius
aaa accounting subscriber radius
aaa update subscriber 10
radius accounting server 91.xxx.yy.4 encrypted-key C15CE5D22B87F4FC5FC9950A5BA84CC1
radius accounting server 91.xxx.yy.4 encrypted-key C15CE5D22B87F4FC5FC9950A5BA84CC1 port 1700
radius coa server 91.xxx.yy.4 encrypted-key C15CE5D22B87F4FC5FC9950A5BA84CC1 port 1700
!
administrator asm encrypted 1 $1$wmW/hLTD$Wz/tSC9JnaNtIOdQOlxBN/
 privilege max 15
administrator sadman encrypted 1 $1$IrWjzVb/$5hRXw8ZvWKCSVxdy3CXf01
 privilege max 15
!
radius server 91.xxx.yy.4 encrypted-key C15CE5D22B87F4FC5FC9950A5BA84CC1
radius max-retries 5
radius timeout 30
radius attribute nas-ip-address interface uplink
radius algorithm round-robin
radius accounting algorithm first
radius strip-domain
radius attribute nas-port format session-info
radius deadtime 2
radius attribute acct-status-type RFC
!
subscriber default
  ppp mtu 1492
 dns primary 8.8.8.8
!
ip route 0.0.0.0/0 195.xxx.yy.2
service ssh server
no service telnet server
!
!
!
!
! ** End Context **
logging tdm console
logging active
logging standby short
!
!
!
!
!
!
!
!
!
port ethernet 1/1
! XCRP management port on slot 1
no shutdown
!
card carrier 2
mic 1 ge-2-port
mic 2 ge-2-port
!
port ethernet 2/1
no shutdown
bind interface uplink local
!
port ethernet 2/2
no shutdown
encapsulation dot1q
dot1q pvc 4000 encapsulation pppoe
bind authentication chap pap context local maximum 3000
!
!
!
pppoe services marked-domains
pppoe service-name accept-all
pppoe tag ac-name *
pppoe always-send-padt
!
end

Radius

В RADIUS нужно добавить словарь

/usr/local/etc/raddb/dictionary

$INCLUDE        /usr/local/share/freeradius/dictionary.redback

ABillS

Настройка сервера доступа

# cp Redback.pm /usr/abills/Abills/mysql

файл настройки config.pl

включение модуля авторизации

$AUTH{redback} = 'Redback';
$ACCT{redback} = 'Redback';

Парамтеры


$conf{REDBACK_IPOE_SWITCH_PORT}=1;Авторизация по коммутатору и порту. Данные для авторизации берутся из IP (DHCP) сервиса. Если на порту в билинге прописано больше одного клиента система после авторизации по порту производит атворизацию по MAC адресу. Если в билинге прописан только один клиента, а на порту пробует авторизироваться несколько устройств система им все выдаёт один и тот же IP адрес
$conf{REDBACK_DEFAULT_GUEST_PROFILE}='NOAUTH';Гостевой профайл по умолчанию. Если не указан явно будет использоватся NOAUTH
$conf{PROFILES}='WRONG_PASS:profile_wrong_pass;';Определение разных профайлов для разных ошибок авторизации
Параметры:

WRONG_PASS - Неправильный правильный пароль для туннельных соединений (PPPoE)
NEG_DEPOSIT - Отрицательный баланс на счету
AUTH_ERROR - Другая ошибка авторизации
NOT_REGISTER - Учётная запись с такими параметрами не зарегистрирована
NOT_ALLOW_SERVICE - Использование услугу запрещено
DISABLE - Пользователь отключен

Пример
$conf{PROFILES}='WRONG_PASS:profile_wrong_pass;
NEG_DEPOSIT:profile_neg_deposit;
AUTH_ERROR:profile_other_error;
NOT_REGISTER:profile_not_register;
NOT_ALLOW_SERVICE:profile_not_allow_service;
DISABLE:profile_disable';


Параметры передаваемые радиус сервером при атовризации

Параметр билингаПараметр RADIUSОписание
$conf{REDBACK_IP_INTERFACE_NAME}='CLIENTS-IPoE';IP-Interface-Name='CLIENTS-IPoE';Название IPOE интерфейса
$conf{REDBACK_IP_INTERFACES}='params=value:result;
params=value:result;';		объявление дополнительных интерфейсов авторизации на базе Radius пакетов.
формат: params=value:result
Пример
Для всех абонентов Vlan22 и интерфейса Ethernet1/1 выдавать профайл CLIENTS-IPoE_5
$conf{REDBACK_IP_INTERFACES}='ADSL-Agent-Circuit-Id=Vlan22+Ethernet1/1:CLIENTS-IPoE_5'};
$conf{REDBACK_DHCP_MAX_LEASES}=1;DHCP-Max-Leases=1;максимальное время DHCP сессии
$conf{REDBACK_CONTEXT_NAME}='local';Context-Name='local';Название контекста
$conf{REDBACK_SUB_PROFILE_NAME}='base-unlimited';Sub-Profile-Name='base-unlimited';Название суб профайла


Выражения для определения параметров Option 82

$conf{REDBACK_O82_EXPR}='Название опции:регулярное выражение:переменные;…';

Пример:
для коммутаторов Foxgate

Agent-Remote-Id = 0x70726f626e696b2e6c6f63616c
ADSL-Agent-Circuit-Id = "Vlan202+Ethernet1/5"

config.pl

$conf{REDBACK_O82_EXPR}='ADSL-Agent-Circuit-Id:Vlan(\d+)\+Ethernet\d\/(\d+):VLAN,PORT;ADSL-Agent-Remote-Id:0x([a-f0-9]{12}):MAC';

Настройка сервера доступа в билинге

/ Система/ Сервер доступа/

IP:IP адрес маршрутизатора
Название:Название
Тип:указать тип: RedBack


:Управление:

IP:PORT:адрес и порт для отправки RADIUS CoA команд. (По умолчанию 3799)
xxx.xxx.xxx.xxx:3799
Пароль:пароль для отправки RADIUS CoA команд


Авторизация по MAC коммутатора и порту (IPoE)

данный режим включается опцией $conf{REDBACK_IPOE_SWITCH_PORT}=1;

При авторизации абонента по MAC коммутатора и и порту, нужно:

Создать сервер доступа для коммутатора

  • / Система/ Сервера доступа/ заполнить поля

    • IP -

    • MAC -

    • Тип сервер доступа - dhcp

Завести учётную запись абонента

  • ( / Клиенты/ Логины/ Добавить )

  • Создать ему услугу Internet

  • Прописать в услуге IP/DHCP параметры:

    • сеть абонента

    • порт

    • коммутатор


Если абонент успешно авторизировался в журнале активных сессий появляется об этом запись / Мониторинг/ Internet/

Ошибки авторизации
Если при авторизации возникают проблемы проверте журнал подключений: / Отчёт/ Internet/ Ошибка/

Классы трафика

При использовании больше одного класса трафика название классов нужно указівать начиная с слова NETS_ + ID класса трафика

ID классов трафика можно посмотреть в / Система/ Internet/ Тарифные планы/ Классы трафика/

При заведении тарификации классов трафика (/ Система/ Internet/ Тарифные планы/ Интервалы/) обязательно заполняйте поле NETS (Сеть тарификации).

Пример:
глобальный трафик, скорость 2 мб

ID:0
NETS:Global




Локальный трафик, скорость 10 мб

ID:1
NETS:UA-IX


Дополнительно

  • No labels
