Выражения

Заведение оборудования (комутаторы)

Переходим в Настройка>Сервер доступа заводим сервер доступа

Парметры:

IP	IP устройства
Название	Названия устройства
Тип	Other
MAC	Указываем MAC адрес если подключения будут по опции 82

также если планируется управлять оборудованием (модуль Equipment) нужно заполнить секцию "Управления"

IP	IP управления
Пользователь
Пароль

Настройка выражений

Включаются в параметре $conf{AUTH_EXPR}.

Так как производители оборудования (коммутаторов) не всегда придерживаются стандартов при формирование запросов DHCP Option 82, в системе была создана возможность задавать регулярное выражение для получения нужных параметров из DHCP запроса. Использовать дополнительные выражения для получения корректных данных с запросов от коммутаторов в которых параметры опции 82 отличаются от стандартных.

Формат выражения через точку с запятой:

радиус_пара:условия:переменные[:hex2ansii|:increment_port];условия:переменные….

Радиус_пара	Радиус пара запроса
Условия
Переменные	Переменные результата VLAN, PORT, NAS_MAC, USER_MAC, VLAN_DEC (если VLAN не нужно преобразовывать в шестнадцатеричный из десятеричного), PORT_DEC (если не нужно преобразовывать порт из десятеричного в шестнадцатеричный формата), SERVER_VLAN и SERVER_VLAN_DEC
hex2ansii	если указан этот параметр, система перед вычислением нужных переменных преобразует строку с шестнадцатеричного формата в текстовый
increment_port	Прибавить единицу к номеру порта. Нужно для коммутаторов H3C, они передают номер порта на единицу меньший (0 вместо 1, 6 вместо 7, ...). Тестировалось на модели H3C S5100-26C (Software Version 3.10, Release 2203P08). Не работает вместе с hex2ansii. Не работает с параметром PORT_MULTI.

Система при получении параметра проверяет нужно ли использовать внешние выражения (При включении выражений система отключает шаблон по умолчанию для распознавания коммутаторов).

Если да - начинает проходить по списку указанных шаблонов.
При попадании в параметры система подставляет выбранные VLAN, PORT, NAS_MAC, USER_MAC, VLAN_DEC (если VLAN не нужно преобразовывать в десятичный форма из шестнадцатеричного) PORT_DEC (если не нужно преобразовывать порт из десятеричного шестнадцатеричного формата) в DHCP-Agent-Circuit-Id и DHCP-Agent-Remote-Id. Параметры подставляются по последнему успешному в списке совпадению.

Если используются разные коммутаторы в сети максимально рекомендовано писать точные выражения с использованием ^ $

Дальше уже идут стандартные процедуры работы с DHCP:

NAS_MAC	MAC адрес сервера доступа. Если парсер находит данную переменную в формате xxxxxxxxxxxx приводи её в вид xx:xx:xx:xx:xx:xx. Так же некоторые устройства могут передавать просто идентификаторы не связанные MAC, их также можно вносить в параметр NAS_MAC и снавнивать с полем MAC настроек сервера доступа. Например: NAS-Identifier:(.+):NAS_MAC Где NAS-Identifier = "Router1"
NAS_MAC_HEX	MAC адрес сервера доступа в виде ASCII закодированного в HEX
PORT	Порт в шестнадцатеричном формате конвертируется в десятеричный при обработке
PORT_MULTI	Порт в шестнадцатеричном формате без конвертации
PORT_DEC	Порт в десятеричном формате
VLAN	VLAN в шестнадцатиричном формате
VLAN_DEC	VLAN в десятеричном формате
SERVER_VLAN	Серверный VLAN в десятеричном формате
AGENT_REMOTE_ID
CIRCUIT_ID
LOGIN	Логин абонента
USER_MAC	Если парсер находит данную переменную приводи её в вид xx:xx:xx:xx:xx:xx. Сопоставляется с полем CID сервиса интернет при авторизации.

Примеры Выражений

Версия билинга не ниже 0.75.25

Cisco

3550

Agent-Circuit-Id:0x0004([0-9a-f]{4})[0-9a-f]{2}([0-9a-f]{2}):VLAN,PORT;Agent-Remote-Id:([0-9a-f:]{16})$:NAS_MAC:hex2ansii

Edge-Core

Edge-Core ES-3528M

DHCP-Relay-Agent-Information:0x(01)(04)([0-9a-f]{4})\d{2}([0-9a-f]{2})(02)(06)([0-9a-f]{12}):ID,SIZE,VLAN,PORT,ID,SIZE,NAS_MAC;

Edge-Core ES-3526XA V2
Edge-Core ES-3510MA

DHCP-Relay-Agent-Information:0x(01)(06)[0-9a-f]{4}([0-9a-f]{4})\d{2}([0-9a-f]{2})(02)(08)[0-9a-f]{4}([0-9a-f]{12}):ID,SIZE,VLAN,PORT,ID,SIZE,NAS_MAC;

Edge-Core ESC3510-28T

запрос:

DHCP-Relay-Circuit-Id = 0x0004020c0119
DHCP-Relay-Remote-Id = 0x0006cc37ab8fafbc

Расшифровка

DHCP-Relay-Circuit-Id:0x0004([0-9a-f]{4})[0-9a-f]{2}([0-9a-f]{2}):VLAN,PORT;DHCP-Relay-Remote-Id:0x0006([0-9a-f]{12}):NAS_MAC

Eltex

GePON NTE-2 и NTE-RG

DHCP-Relay-Agent-Information:0x(01)(0b)[0-9a-f]{4}([0-9a-f]{4})[0-9a-f]{10}([0-9a-f]{4})(02)(0b)[0-9a-f]{10}([0-9a-f]{12}):ID,SIZE,VLAN,PORT,ID,SIZE,NAS_MAC;

Huawei

S2326TP-EI
Huawei s2326tp-ei (Версия прошивки: s2300ei-v100r006c05.cc)

Пример запроса

Agent-Remote-Id = 0x000604bd70f9cd11
Agent-Circuit-Id = 0x00040fa00018

Настройка

Agent-Remote-Id:0x0006([0-9a-f]{12}):NAS_MAC;Agent-Circuit-Id:0x0004([0-9a-f]{4})00([0-9a-f]{2}):VLAN,PORT

Bdcom

OLT BDCOM 3310

типы опций

hn-type - Настройка авторизации по ONU + VLAN в опции Agent-Remote-Id передаётся MAC ONU (Клиентская приставка)
cm-type - Настройка авторизации по ONU + VLAN в опции Agent-Remote-Id передаётся MAC OLT (Главная станция)

Настройка Option 82 Type: cm-type (Use cm-type option 82 format)
при использовании DHCP-Relay-Agent-Information

$conf{AUTH_EXPR}='DHCP-Relay-Agent-Information:0x01060004([0-9a-f]{4})\d{2}([0-9a-f]{2})02080006([0-9a-f]{12}):VLAN,PORT,NAS_MAC;DHCP-Relay-Agent-Information:0x0105([0-9a-f]{4})\d{2}([0-9a-f]{4})\d{4}([0-9a-f]{12}):VLAN,PORT_DEC,NAS_MAC;';

при использовании DHCP-Relay-Circuit-Id или Agent-Circuit-Id

DHCP-Relay-Circuit-Id:0x([0-9a-f]{4})00([0-9a-f]{4}):VLAN,PORT_DEC;DHCP-Relay-Remote-Id:0x([0-9a-f]{12}):NAS_MAC

Использование схемы hn-type (Use cisco option 82 format) при данной аутентификации абоненты появляются в мониторинге на сервере DHCP

$conf{DHCP_O82_BDCOM_TYPE}='hn-type';

$conf{AUTH_EXPR}='Agent-Remote-Id:0x([0-9a-f]{12}):USER_MAC;Agent-Circuit-Id:0x([0-9a-f]{4})00([0-9a-f]{4}):VLAN,PORT_DEC';

Agent-Remote-Id - Мак ONU (USER_MAC)
Agent-Circuit-Id - VLAN, Ветка, Номер устройства в ветке

Foxgate

Foxgate-s-6224-s2

DHCP-Relay-Agent-Information:0x(01)(08)0006([0-9a-f]{4})\d{6}([0-9a-f]{2})(02)(06)([0-9a-f]{12}):ID,SIZE,VLAN,PORT,ID,SIZE,NAS_MAC;

D-link

DGS-1100-10
DGS-1100-06ME

Пример

 DHCP-Relay-Circuit-Id = 0x01040b710005
 DHCP-Relay-Remote-Id = 0x0103313233

Выражение:

$conf{AUTH_EXPR} .= "Accel-Agent-Remote-Id:0x0006([0-9a-f]{12}):NAS_MAC;Accel-Agent-Circuit-Id:0x0004([0-9a-f]{4})([0-9a-f]{4}):VLAN,PORT;";

DES-3200-26 для Hw A1,B1 Firmware Version1.28.009 , HW C1 Firmware Version 4.00.24
DGS-3120-24SC hw a2 Firmware VersionBuild 2.00.010

DHCP-Relay-Agent-Information:0x(01)(06)0004([0-9a-f]{4})\d{2}([0-9a-f]{2})(02)(080006)([0-9a-f]{12}):ID,SIZE,VLAN,PORT,ID,SIZE,NAS_MAC;

des-3028
des-1210-28
dgs-3120

Пример запроса:

ADSL-Agent-Circuit-Id = 0x00040105000a
ADSL-Agent-Remote-Id = 0x000600219191b6f1

Парсер:

ADSL-Agent-Remote-Id:0x0006([0-9a-f]{12}):NAS_MAC;ADSL-Agent-Circuit-Id:0x0004([0-9a-f]{4})[0-9a-f]{2}([0-9a-f]{2})$:VLAN,PORT';

Alcatel-Lucent

Alcatel-Lucent OmniSwitch 6250

Настройка:

ip helper dhcp-snooping option-82 format ascii circuit-id interface vlan delimiter "."

Пример запроса*

ADSL-Agent-Circuit-Id = 0x312f332e323631
ADSL-Agent-Remote-Id = 0x0006 00 e0 b1 d6 b6 9b

Выражение:

$conf{MX80_O82_EXPR}='ADSL-Agent-Remote-Id:0x0006([0-9a-f]{12}):NAS_MAC;ADSL-Agent-Circuit-Id:(\d+)\.(\d+):PORT_DEC,VLAN_DEC:hex2ansii';

VSOLUTION

VSOL-1600D4
VSOL-1600D8
VSOL-1600D16

$conf{AUTH_EXPR}='Agent-Circuit-Id:^0x([0-9a-f]{4})([a-f0-9]{4}[a-f0-9]{4})([0-9a-f]{12})$:VLAN,PORT_DEC,USER_MAC;Agent-Remote-Id:0x([0-9a-f]{12})$:NAS_MAC;';

Accel-ipoe

Аксель передаёт обе пары в одной опции

$conf{AUTH_EXPR}='';

# Alcatel OmniStack OS-LS-6224
$conf{AUTH_EXPR} .= 'Accel-Agent-Remote-Id:^0x0006([0-9a-f]{12}):NAS_MAC;Accel-Agent-Circuit-Id:0x0004([0-9a-f]{4})01([0-9a-f]{2})$:VLAN,PORT';

# ZyXEL ES-3124
$conf{AUTH_EXPR} .= ';DHCP-Option82:^0x01[0-9a-f]{2}[0-9a-f]{2}([0-9a-f]{2})([0-9a-f]{4})([0-9a-f]{16})$:PORT,VLAN,NAS_MAC';

# LinkSYS SPS224G4,  Alcatel LS-6224
$conf{AUTH_EXPR} .= ';DHCP-Option82:01[0-9a-f]{6}([0-9a-f]{4})01([0-9a-f]{2})[0-9a-f]{8}([0-9a-f]{12}):VLAN,PORT,NAS_MAC';

# D-Link DES-1100
$conf{AUTH_EXPR} .= ';DHCP-Option82:0x01[0-9a-f]{6}([0-9a-f]{4})\d{2}([0-9a-f]{2})[0-9a-f]{8}([0-9a-f]{12}):VLAN,PORT,NAS_MAC';

# OLT BDCOM 3310
$conf{AUTH_EXPR} .= ';DHCP-Option82:0x0105([0-9a-f]{4})\d{2}([0-9a-f]{2})\d{6}([0-9a-f]{12}):VLAN,PORT_DEC,NAS_MAC';

# OLT GCOM (тестировалось на EL5610-16P)
$conf{AUTH_EXPR} .= ';DHCP-Option82:0x[0-9a-f]{8}([0-9a-f]{4})([0-9a-f]{6})([0-9a-f]{12})[0-9a-f]{8}([0-9a-f]{12}):VLAN,PORT_DEC,USER_MAC,NAS_MAC';

Gcom и Mikrotik

PON OLT GCOM EL-5610-8P

$conf{AUTH_EXPR} = 'Agent-Remote-Id:^0x[0-9a-f]{4}([0-9a-f]{12})$:NAS_MAC;Agent-Circuit-Id:^0x[0-9a-f]{4}([0-9a-f]{4})([0-9a-f]{6})([0-9a-f]{12})$:VLAN,PORT_DEC,USER_MAC';

PON OLT GCOM EL-5610-16P

$conf{AUTH_EXPR} = 'Agent-Remote-Id:^0x[0-9a-f]{4}([0-9a-f]{12})$:NAS_MAC;Agent-Circuit-Id:^0x00([0-9a-f]{4})(\d{6})([0-9a-f]{12})$:VLAN,PORT_DEC,USER_MAC$:VLAN,PORT_DEC,USER_MAC';

RAISECOM

OLT RAISECOM 5508GP

Конфигурация

firmware ISCOM5508-GPSC_ROAP_2.62.1_20180904(

interface gpon-olt 1/1
transceiver ddm enable
create gpon-onu 7 sn RCMG1918554C line-profile-id 50 service-profile-id 50
switchport trunk allowed vlan 2011
switchport trunk untagged vlan remove 1
switchport mode trunk
vlan drop-untagged
ip dhcp information option circuit-id \%c-\%s/\%p/\%i

возможнs такие ключи
\%v ------svlan;
\%c ------cvlan;
\%l ------the olt host name;
\%j ------Rack number, For some devices there is no concept of racks,the value is "0";
\%k ------frame number, For some devices there is no concept of frame,the value is "0";
\%s ------Slot number;
\%y ------Sub-slot number,For some devices there is no concept of frame,the value is "0";
\%p ------ gpon port number;
\%i ------ ont number.
\%n ---- ONT S/N

interface ten-gigabitethernet 1/5
ip dhcp snooping trust

vlan 2011
ip dhcp snooping


ip dhcp snooping
ip dhcp information option

Выражение

$conf{AUTH_EXPR} = 'Accel-Agent-Remote-Id:^0x([0-9a-f]{12})$:NAS_MAC;Accel-Agent-Circuit-Id:^(\d+)-(\d+\/\s*\d+_\d+)$:VLAN_DEC,PORT_DEC:hex2ansii;';

H3C

H3C S5100-26C (Software Version 3.10, Release 2203P08)

$conf{AUTH_EXPR} = 'ADSL-Agent-Circuit-Id:^0x0004([0-9a-f]{4})00([0-9a-f]{2})$:VLAN,PORT:increment_port;ADSL-Agent-Remote-Id:^0x0006([0-9a-f]{12})$:NAS_MAC;';

Juniper

QFX5100

$conf{AUTH_EXPR} = 'ADSL-Agent-Circuit-Id:^([a-z0-9./-]+)\x3a(\d+)$:PORT_MULTI,VLAN_DEC:hex2ansii;
ADSL-Agent-Remote-Id:^([0-9a-f]{2}\x3a[0-9a-f]{2}\x3a[0-9a-f]{2}\x3a[0-9a-f]{2}\x3a[0-9a-f]{2}\x3a[0-9a-f]{2})\x3a([a-z0-9./-]+)$:NAS_MAC,PORT_MULTI:hex2ansii;';

ZTE

Выражение для определения абонента по ONU

ZTE Firmware v1.*

Формат Telecom Italia (ti)

$conf{AUTH_EXPR}='Agent-Circuit-Id:([0-9a-f\.]+) pon (\d+\/\d+\/\d+\/\d+)\W(\d+):NAS_MAC,PORT_DEC,VLAN_DEC:hex2ansii;';

формата airtel

$conf{AUTH_EXPR}='ADSL-Agent-Circuit-Id:(\d{1,4})\x3a(\d+\/\d+\/\d+\/\d+\/\d+)$:VLAN_DEC,PORT_DEC:hex2ansii;';

Формат dsl-forum (c200)

$conf{AUTH_EXPR}='Agent-Circuit-Id:([0-9a-f\.]+) pon (\d+\/\s*\d+\/\d+\/\s*\d+)\/\d+\W(\d+):NAS_MAC,PORT_DEC,VLAN_DEC:hex2ansii;';

Формат для ZTE C610 с ручной настройкой Options82

$conf{AUTH_EXPR}='Agent-Circuit-Id:^(\d\/\d\/\d+.\d+)_([0-9]+)_([0-9A-F]{12})_([0-9a-f]{4}\.[0-9a-f]{4}\.[0-9a-f]{4}):PORT_MULTI,VLAN_DEC,ONU_SN,NAS_MAC:hex2ansii;

ZTE V1.2.5P3

плата 1/1/1 GTGHK MVR V1.2.5P3 2017-05-16 04:34:12 6010580

Пример запроса

Accel-Agent-Circuit-Id = 0x346361632e306164612e373463325f30305f30302f302f312f313a33362e302e313a333138
расшифровка 4cac.0ada.74c2_00_00/0/1/1:36.0.1:318

Формат telecom italia ti (c320)

$conf{AUTH_EXPR}='Accel-Agent-Circuit-Id:([0-9a-f\.]+)_00_(\d+\/\d+\/\d+\/\d+\W\d+)[\.0-9]+\W+(\d+):NAS_MAC,PORT_DEC,VLAN_DEC:hex2ansii;';

ZTE Firmware v2.*

DSL-FORUM-PON

$conf{AUTH_EXPR}='DHCP-Relay-Circuit-Id:([0-9A-F]{12})\/(\d\/\d\/\d+.\d+)\/\d\/([0-9]+):USER_MAC,PORT_DEC,VLAN_DEC:hex2ansii';

Zyxel

ES-2024A

В параметре настройки Option 82 прописываем

Relay-Agent-Information: 000012

12 это номер сервера доступа. Обязательно в строке должно быть 6 символов. Сгенерированные параметры Option 82 прописываем в серверах доступа поле MAC.

В строке Agent-Circuit-Id 4 байта порт, 4 байта VLAN и 16 байт Ваша срока прописанная в параметре Relay-Agent-Information.

ES-2024A

$conf{AUTH_EXPR} = 'Agent-Circuit-Id:^0x([0-9a-f]{4})([0-9a-f]{4})([0-9a-f]{12})$:PORT,VLAN,NAS_MAC;';

Авторизация SERVER_VLAN + CLIENT_VLAN (q-in-q)

При возврате выражением параметров SERVER_VLAN + VLAN система автоматически начинает авторизировать абонетов по Server Vlan + Client Vlan

Пример запроса

 NAS-Identifier = "ipoe4"
 NAS-Port-Id = "vlan123.77"
 Event-Timestamp = "чер  1 2023 14:32:49 EEST"
 Called-Station-Id = "vlan123.77"
 User-Name = "vlan123.77"
 NAS-Port = 505
 User-Password = "vlan123.77"
 Acct-Interim-Interval = 600
 Filter-Id = "IPOE_LOGIN_NOT_EXIST"
 Calling-Station-Id = "00:0b:2b:7d:5e:a9"
 NAS-Port-Type = Ethernet
 NAS-IP-Address = 192.168.1.10

Пример выражения

$conf{AUTH_EXPR}='User-Name:vlan(\d+).(\d+):SERVER_VLAN_DEC,VLAN_DEC';

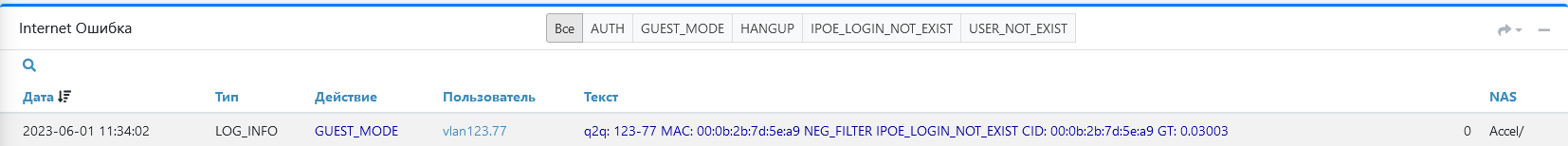

Лог подключений

Авторизация по логину

$conf{AUTH_EXPR}='DHCP-Subscriber-Id:(.+):LOGIN';

Авторизация по IP

Для схем L3 введена авторизация по IP

$conf{AUTH_IP}=1;
$conf{AUTH_EXPR}='User-Name:(.+):IP';

Авторизация по коммутатору и порту

Система по мак адресу коммутатора ищет в списке серверов доступа, а потом по найденному nas_id и порту сравнивает с данными в модуле Internet+

$conf{NAS_PORT_AUTH}=1;

Каскадная авторизация

Авторизация по очереди за несколькими параметрами:

IP адрес, если он передается при авторизации
Комутатор/Порт
MAC

$conf{AUTH_IP}=1;
$conf{NAS_PORT_AUTH}=1;
$conf{NAS_SECOND_MAC_AUTH}=1;
