Закладка PON отображает все PON-элементы, а также их сигнал.
| Красный | Уровень сигнал выходит за норму (> -8 или |
|---|
| < - |
| 30) |
| Желтый | Переходной уровень сигнала (> - |
|---|
| 10 или < - |
| 27) | |
| Зеленый | Нормальный уровень сигнала (если не попадает ни в одно из условий красного и желтого сигнала) |
|---|---|
| Серый | Выключен ( >0 ) |
Также данная закладка отображает все OLT. Для отображения OLT на карте выберете нужный вам сервер доступа через кнопку
в меню Настройка>Сервер доступа, заполните панель Адрес, нажмите кнопку
.

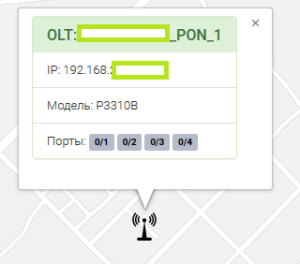

При нажатии на иконку отображается следующая информация:
- IP адрес сервера доступа;
- Модель сервера доступа ;
- Название и количество портов.
Какие данные должны быть заполнены для отображения PON?
1) В учётной записи абонента в закладке IPoE/DHCP Optiont 82 должны быть заполнены поля Сервер доступа и Порт.
2) Должны быть заполнены координаты дома, где живет абонент.
